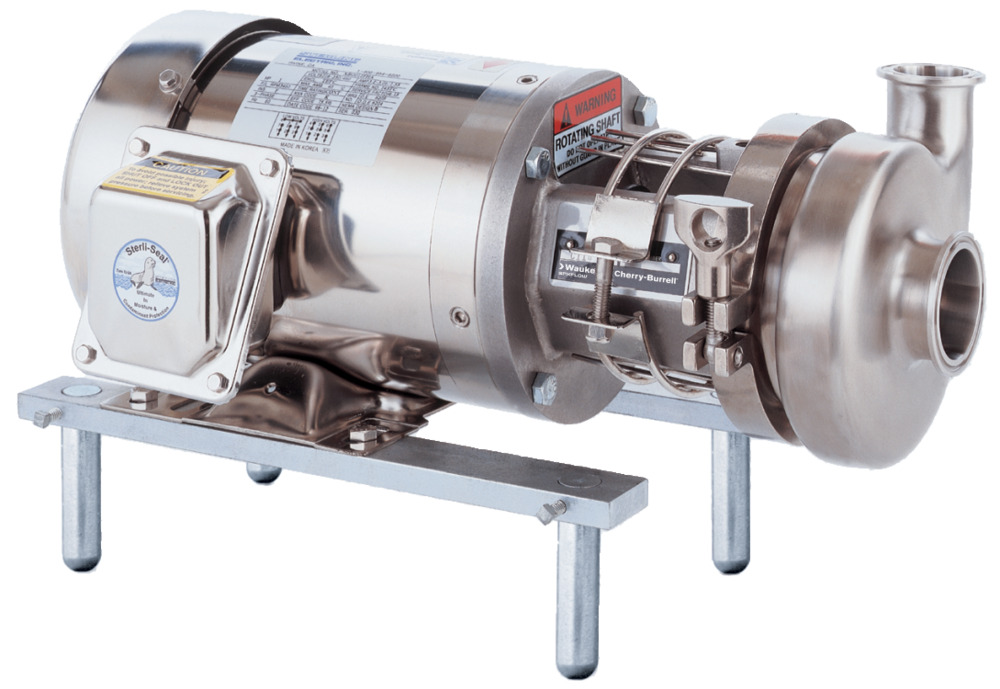

模型c - 100
单位宽度高度
|

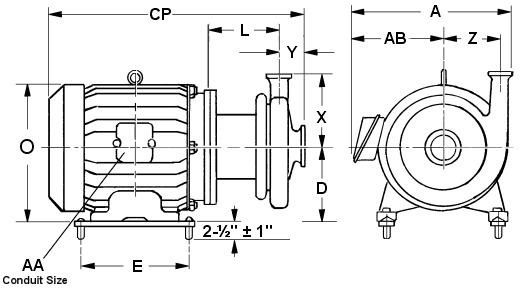

框架
|
一个 (毫米) |
AA (毫米) |
AB (毫米) |
CP (毫米) |
D (毫米) |
E (毫米) |
l (毫米) |
O (毫米) |
|---|---|---|---|---|---|---|---|---|
|
56 c |
7.34 (186) |
0.75 (19) |
- - - |
15.00 (381) |
3.50 (89) |
3.00 (76) |
2.76 (70) |
6.88 (175) |
|
143 tc |
7.41 (188) |
0.75 (19) |
- - - |
15.19 (386) |
3.50 (89) |
4.00 (102) |
3.76 (96) |
6.88 (175) |
流体的头
|
模型
|
进口吸 (毫米) |
出口流量 (毫米) |
X (毫米) |
Y (毫米) |
Z (毫米) |
|---|---|---|---|---|---|
|
c - 100 |
1.5 (38) |
1 (25) |
3.50 (89) |
1.55 (39) |
1.45 (37) |
“S”夹连接。
注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。
注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。
60 Hz - 1750 RPM曲线:
1.5 x 3.68“x 1模型c - 100 - 60 Hz泵曲线,95 - 07063 PDF | |PDF
60 Hz - 3500 RPM曲线:
1.5 x 3.68“x 1模型c - 100 - 60 Hz泵曲线,95 - 07054 PDF | |PDF
模型c - 114
单位宽度高度
|
框架
|
一个 (毫米) |
* AA (毫米) |
AB (毫米) |
CP (毫米) |
D (毫米) |
E (毫米) |
J (毫米) |
l (毫米) |
O (毫米) |
|---|---|---|---|---|---|---|---|---|---|
|
56 c |
7.34 (186) |
0.75 (19) |
- - - |
18.64 (473) |
3.50 (89) |
3.00 (76) |
10.38 (264) |
6.22 (158) |
6.88 (175) |
|
140 tc |
7.81 (198) |
0.75 (19) |
- - - |
19.08 (485) |
3.50 (89) |
5.00 (127) |
10.69 (272) |
6.22 (158) |
6.88 (175) |
|
182 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
22.06 (560) |
4.50 (114) |
5.50 (140) |
12.00 (305) |
6.78 (172) |
8.69 (221) |
* AA =管道尺寸
流体的头
|
模型
|
吸 (毫米) |
放电 (毫米) |
X (毫米) |
Y (毫米) |
Z (毫米) |
|---|---|---|---|---|---|
|
c - 114 |
1.50(38)或2.00 (51) |
1.50 (38) |
3.63 (92) |
1.59 (40) |
2.63 (67) |
“S”夹连接。
注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。
注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。
60 Hz - 1750 RPM曲线:
1.5 " x 1.5 " x 4”模型c - 114 - 60 Hz泵曲线,95 - 07064 PDF | |PDF
2“x 1.5”x 4”模型c - 114 - 60 Hz泵曲线,95 - 07065 PDF | |PDF
60 Hz - 3500 RPM曲线:
1.5 " x 1.5 " x 4”模型c - 114 - 60 Hz泵曲线,95 - 07055 PDF | |PDF
2“x 1.5”x 4”模型c - 114 - 60 Hz泵曲线,95 - 07056 PDF | |PDF
50 Hz - 1450 RPM曲线:
1.5 " x 1.5 " x 4”模型c - 114 - 50 Hz泵曲线,95 - 07093 PDF | |PDF
50 Hz - 2900 RPM曲线:
1.5 " x 1.5 " x 4”模型c - 114 - 50 Hz泵曲线,95 - 07097 PDF | |PDF
模型c - 216
单位宽度高度
|
框架
|
一个 (毫米) |
AA (毫米) |
AB (毫米) |
CP (毫米) |
D (毫米) |
E (毫米) |
J (毫米) |
l (毫米) |
O (毫米) |
|---|---|---|---|---|---|---|---|---|---|
|
56 c |
7.34 (186) |
0.88 (22) |
- - - |
17.00 (432) |
3.50 (89) |
3.00 (76) |
10.53 (267) |
6.06 (154) |
6.88 (175) |
|
143 tc |
7.81 (198) |
0.88 (22) |
- - - |
18.44 (468) |
3.50 (89) |
4.00 (102) |
10.84 (275) |
6.06 (154) |
6.88 (175) |
|
145 tc |
7.81 (198) |
0.88 (22) |
- - - |
19.25 (489) |
3.50 (89) |
5.00 (127) |
10.84 (275) |
6.06 (154) |
6.88 (175) |
|
182 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
22.00 (559) |
4.50 (114) |
4.50 (114) |
12.22 (310) |
6.69 (170) |
8.69 (221) |
|
184 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
22.31 (567) |
4.50 (114) |
5.50 (140) |
12.22 (310) |
6.69 (170) |
8.69 (221) |
|
213 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
25.63 (651) |
5.25 (133) |
5.50 (140) |
13.97 (355) |
7.81 (198) |
10.25 (260) |
|
215 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
26.19 (665) |
5.25 (133) |
5.50 (140) |
13.97 (355) |
7.81 (198) |
10.25 (260) |
|
256 tc |
14.69 (373) |
1.38 (35) |
9.63 (245) |
30.03 (763) |
6.25 (159) |
10.00 (254) |
14.59 (371) |
8.44 (214) |
12.88 (327) |
* AA =管道尺寸
流体的头
|
模型
|
吸 (毫米) |
放电 (毫米) |
X (毫米) |
Y (毫米) |
Z (毫米) |
|---|---|---|---|---|---|
|
c - 216 |
2(51)或2.5 (63) |
1.5 (38) |
4.50 (114) |
1.91 (49) |
3.69 (94) |
“S”夹连接。
注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。
60 Hz - 1750 RPM曲线:
2“x 1.5”x 6”模型c - 216 - 60 Hz泵曲线,95 - 07066 PDF | |PDF
2.5 " x 1.5 " x 6”模型c - 216 - 60 Hz泵曲线,95 - 07067 PDF | |PDF
60 Hz - 3500 RPM曲线:
2“x 1.5”x 6”模型c - 216 - 60 Hz泵曲线,95 - 07057 PDF | |PDF
2.5 " x 1.5 " x 6”模型c - 216 - 60 Hz泵曲线,95 - 07058 PDF | |PDF
50 Hz - 1450 RPM曲线:
2“x 1.5”x 6”模型c - 216 - 50 Hz泵曲线,95 - 07094 PDF | |PDF
50 Hz - 2900 RPM曲线:
2“x 1.5”x 6”模型c - 216 - 50 Hz泵曲线,95 - 07098 PDF | |PDF
模型c - 218
单位宽度高度
|
框架
|
一个 (毫米) |
AA (毫米) |
AB (毫米) |
CP (毫米) |
D (毫米) |
E (毫米) |
J (毫米) |
l (毫米) |
O (毫米) |
|---|---|---|---|---|---|---|---|---|---|
|
145 tc |
7.81 (198) |
0.88 (22) |
- - - |
19.44 (494) |
3.50 (89) |
5.00 (127) |
10.91 (277) |
6.31 (160) |
6.88 (175) |
|
182 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
21.94 (557) |
4.50 (114) |
4.50 (114) |
12.28 (312) |
6.94 (176) |
8.69 (221) |
|
184 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
22.50 (572) |
4.50 (114) |
5.50 (140) |
12.28 (312) |
6.94 (176) |
8.69 (221) |
|
213 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
25.06 (637) |
5.25 (133) |
5.50 (140) |
13.28 (337) |
7.31 (186) |
10.25 (260) |
|
215 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
25.88 (657) |
5.25 (133) |
7.00 (178) |
13.28 (337) |
7.31 (186) |
10.25 (260) |
|
256 tc |
14.69 (373) |
1.38 (35) |
9.63 (245) |
29.72 (755) |
6.25 (159) |
10.00 (254) |
14.66 (372) |
8.19 (208) |
12.88 (327) |
|
284年tsc |
20.63 (524) |
2.00 (51) |
13.13 (334) |
32.25 (819) |
7.00 (178) |
9.50 (241) |
15.28 (388) |
8.81 (224) |
14.63 (372) |
|
286年tsc |
20.63 (524) |
2.00 (51) |
13.13 (334) |
32.25 (819) |
7.00 (178) |
11.00 (279) |
15.28 (388) |
8.81 (224) |
14.63 (372) |
* AA =管道尺寸
流体的头
|
模型
|
吸 (毫米) |
放电 (毫米) |
X (毫米) |
Y (毫米) |
Z (毫米) |
|---|---|---|---|---|---|
|
c - 218 |
2.00(51)或3.00 (76) |
1.50 (38) |
5.50 (140) |
1.91 (49) |
4.75 (121) |
“S”夹连接。
注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。
注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。
60 Hz - 1750 RPM曲线:
2”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07068 PDF | |PDF
3”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07069 PDF | |PDF
60 Hz - 3500 RPM曲线:
2”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07059 PDF | |PDF
3”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07060 PDF | |PDF
50 Hz - 1450 RPM曲线:
2”x 1.5“×8”模型c - 218 - 50 Hz泵曲线,95 - 07095 PDF | |PDF
50 Hz - 2900 RPM曲线:
2”x 1.5“×8”模型c - 218 - 50 Hz泵曲线,95 - 07099 PDF | |PDF
模型c - 328
单位宽度高度
|
框架
|
一个 (毫米) |
AA (毫米) |
AB (毫米) |
CP (毫米) |
D (毫米) |
E (毫米) |
J (毫米) |
l (毫米) |
O (毫米) |
|---|---|---|---|---|---|---|---|---|---|
|
182 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
22.63 (575) |
4.50 (114) |
4.50 (114) |
13.09 (332) |
7.25 (184) |
8.69 (221) |
|
184 tc |
12.19 (310) |
1.00 (25) |
7.13 (181) |
23.19 (589) |
4.50 (114) |
5.50 (140) |
13.09 (332) |
7.25 (184) |
8.69 (221) |
|
213 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
25.75 (654) |
5.25 (133) |
5.50 (140) |
14.09 (358) |
7.63 (194) |
10.25 (260) |
|
215 tc |
14.44 (367) |
1.38 (35) |
8.69 (221) |
26.31 (668) |
5.25 (133) |
7.00 (178) |
14.09 (358) |
7.63 (194) |
10.25 (260) |
|
256 tc |
14.69 (373) |
1.38 (35) |
9.63 (245) |
30.41 (772) |
6.25 (159) |
10.00 (254) |
15.47 (393) |
8.50 (216) |
12.88 (327) |
|
284年tsc |
20.63 (524) |
2.00 (51) |
13.13 (334) |
32.94 (837) |
7.00 (178) |
9.50 (241) |
16.09 (409) |
9.13 (232) |
14.63 (372) |
|
286年tsc |
20.63 (524) |
2.00 (51) |
13.13 (334) |
32.94 (837) |
7.00 (178) |
11.00 (279) |
16.09 (409) |
9.13 (232) |
14.63 (372) |
|
324年tsc |
23.13 (588) |
2.00 (51) |
14.13 (359) |
35.44 (900) |
8.00 (203) |
10.50 (267) |
17.16 (436) |
9.69 (246) |
16.50 (419) |
|
326年tsc |
23.13 (588) |
2.00 (51) |
14.13 (359) |
35.44 (900) |
8.00 (203) |
12.00 (305) |
17.16 (436) |
9.69 (246) |
16.50 (419) |
* AA =管道尺寸
流体的头
|
模型
|
吸 (毫米) |
放电 (毫米) |
X (毫米) |
Y (毫米) |
Z (毫米) |
|---|---|---|---|---|---|
|
C328 |
3.00(76)或4.00 (102) |
2.00 (51) |
5.50 (140) |
2.22 (56) |
4.75 (121) |
“S”夹连接。
注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。
注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。
60 Hz - 1750 RPM曲线:
3 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07070 PDF | |PDF
4 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07071 PDF | |PDF
60 Hz - 3500 RPM曲线:
3 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07061 PDF | |PDF
4 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07062 PDF | |PDF
50 Hz - 1450 RPM曲线:
3 * 2 * 8”模型c - 328 - 50 Hz泵曲线,95 - 07096 PDF | |PDF
50 Hz - 2900 RPM曲线:
3 * 2 * 8”模型c - 328 - 50 Hz泵曲线,95 - 07100 PDF | |PDF
