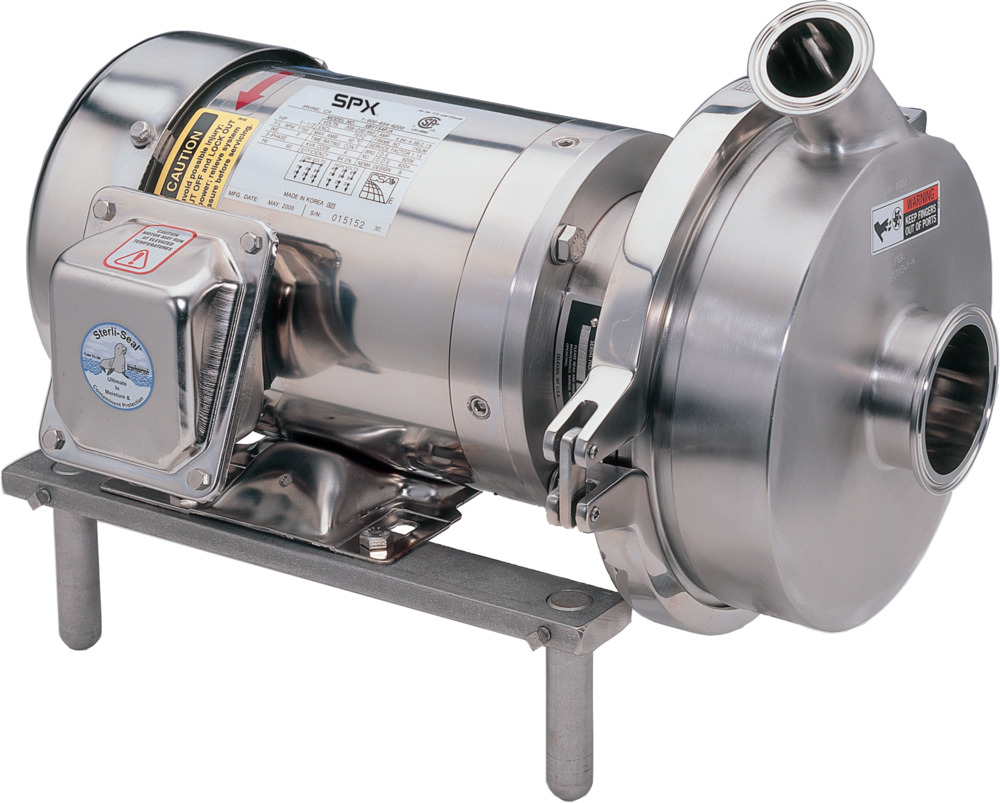

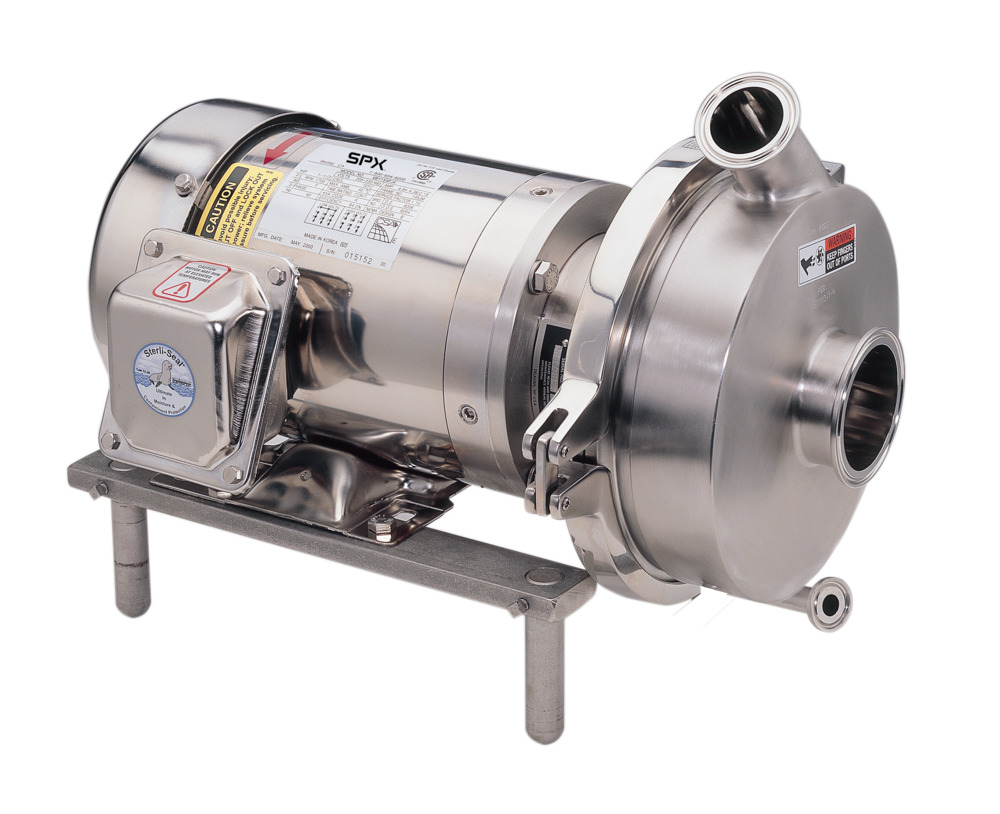

售价系列,不锈钢离心泵

产品类型:
泵/离心泵

设计用于在生物制药行业,这些泵生产ASME BPE标准规范。

在哪里买
特性

所有产品接触组件加工从铁氧体水平不到5%,316 l不锈钢和特性20 Ra产品接触表面光洁度。材料热数据可用在所有产品接触组件。

标准功能和好处

  • 设计为Cleanable-in-Place (CIP)
  • 效率高、低NPSHR设计为各种应用程序。
  • 一个大小为所有售价系列机械密封模型;降低零件库存和成本(商业海豹可用)
  • 整体叶轮/轴设计,更少的部分,更大的集中性和易于维护
  • 紧密耦合泵均采用大直径的NEMA JM架电机轴和轴承(C框架相比,汽车)
  • 水平、垂直和45°角卸货港取向
  • 叶轮、机壳和背面板从造成316 l不锈钢加工
  • 不锈钢汽车适配器
  • 验证时间缩短
  • 文档包
  • FDA批准fluroelastomers
  • USP第六类弹性体
  • 3和EHEDG认证批准
操作理论

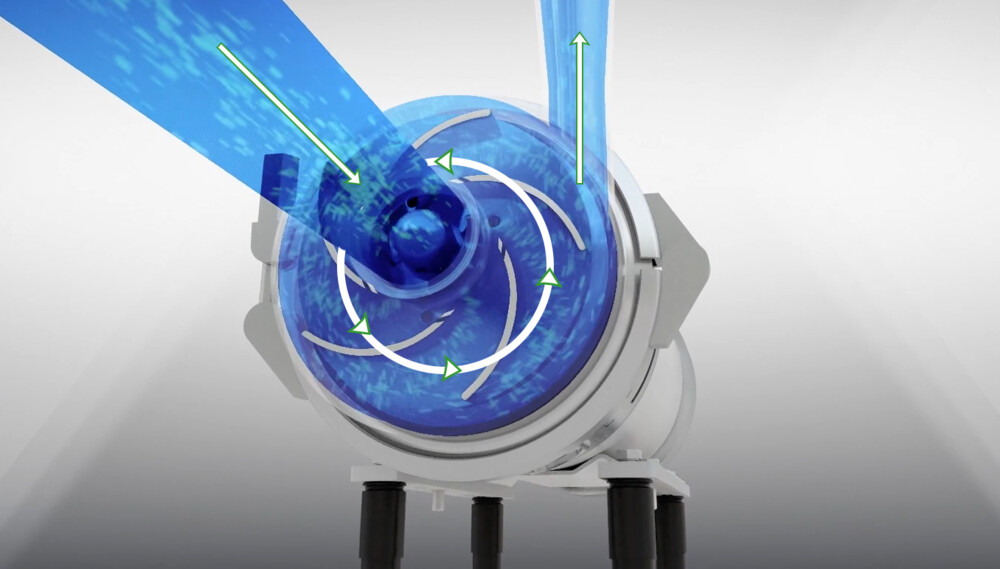

低粘性流体进入中心的进口和绕流叶轮在不同速度根据应用程序的需求。液体向外扩展的叶轮叶片通过离心力和直接出口。与其他SPX流离心泵,叶轮和yabo体育首页套管的设计优化更有效地执行广泛的操作条件。套管和港口进一步设计在低汽蚀余量的条件下最大化性能。

关键应用程序

典型的产品应用程序:

  • 药物处理
  • USP纯化水
  • USP注射用水
  • 缓冲区分配和转移
  • 低粘度的产品转移
  • 国际马铃yabo app薯中心解决方案
规范

模型

入口
大小
(毫米)

出口规模
(毫米)

Max。
叶轮
大小
(毫米)

Max。能力流量(立方米/小时)

Max。头脚(米)

1750转

3500转

1750转

3500转

S2045

1½”(38毫米)
2”(51毫米)

1½”
(38毫米)

4½”
(114毫米)

97流量
(22米³/小时)。

190流量
(43米³/小时)。

22英尺。
(7米)

88英尺。
(27美元)

S2065

2½”
(64毫米)

2”
(51毫米)

6½”
(165毫米)

245流量
(56米³/小时)。

400流量
(91米³/小时)。

47英尺。
(14米)

190英尺。
(58)

S2065LV

1½”(38毫米)
通过
2½”(64毫米)

1½”
(38毫米)

6½”
(165毫米)

100流量
(23米³/小时)。

200流量
(45米³/小时)。

44英尺。
(13)

180英尺。
(55米)

S2065HV

3”
(76毫米)

2”
(51毫米)

6½”
(165毫米)

370流量
(84米³/小时)。

500流量
(114米³/小时)。

50英尺。
(15米)

200英尺。
(61米)

S2075

3”
(76毫米)

1½”
(38毫米)

811/ 16 "
(218毫米)

125流量
(28米³/小时)。

300流量
(68米³/小时)。

80英尺。
(24米)

320英尺。
(98米)

S2085

3”(76毫米)
4“(102毫米)

2½”
(64毫米)

811/ 16 "
(218毫米)

480流量
(109米³/小时)。

840流量
(191米³/小时)。

85英尺。
(26美元)

342英尺。
(104米)

S2085LV

2”
(51毫米)

1½”
(38毫米)

8½”
(216毫米)

70流量
(16米³/小时)。

145流量
(33米³/小时)。

81英尺。
(25米)

330英尺。
(101米)

S2092

3”
(76毫米)

2”
(51毫米)

9¼”
(216毫米)

390流量
(88米³/小时)。

700流量
(159米³/小时)。

92英尺。
(28米)

360英尺。
(109米)
维

模型S2045

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。

单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
17.52 (445)
3.50 (89)
0.88 (22)
2.92 (74)
3.43 (87)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
18.90 (480)
4.50 (114)
0.88 (22)
2.92 (74)
3.43 (87)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
20.15 (512)
4.50 (114)
1.09 (28)
2.92 (74)
3.43 (87)
8.49 (216)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)
2045年 1.5 (40) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)
2045年 2.0 (50) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

1½x 4½“x 1½模型S2045 - 60 Hz泵曲线,95 - 07014 | |PDF

2 * 4½“x 1½模型S2045 - 60 Hz泵曲线,95 - 07013 | |PDF

60 Hz - 3500 RPM曲线:

1½x 4½“x 1½模型S2045 - 60 Hz泵曲线,95 - 07015 | |PDF

2 * 4½“x 1½模型S2045 - 60 Hz泵曲线,95 - 07016 | |PDF

50 Hz - 1450 RPM曲线:

1½x 4½“x 1½模型S2045 - 50 Hz泵曲线,95 - 07046 | |PDF

2 * 4½“x 1½模型S2045 - 50 Hz泵曲线,95 - 07045 | |PDF

50 Hz - 2900 RPM曲线:

1½x 4½“x 1½模型S2045 - 50 Hz泵曲线,95 - 07025 | |PDF

2 * 4½“x 1½模型S2045 - 50 Hz泵曲线,95 - 07026 | |PDF

模型S2065

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。

单位宽度高度
框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.43 (468)
3.50 (89)
0.88 (22)
2.71 (69)
4.53 (115)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
19.81 (503)
4.50 (114)
0.88 (22)
2.71 (69)
4.53 (115)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
21.01 (534)
4.50 (114)
1.09 (28)
2.71 (69)
4.53 (115)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
22.81 (579)
5.25 (133)
1.38 (35)
2.97 (75)
4.53 (115)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
23.94 (608)
5.25 (133)
1.38 (35)
2.97 (75)
4.53 (115)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
26.07 (662)
6.25 (159)
1.38 (35)
3.97 (101)
4.53 (115)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
27.83 (707)
6.25 (159)
1.38 (35)
3.97 (101)
4.53 (115)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.43 (798) 7.0 (178) 2.0 (63) 3.97 (101) 4.53 (115) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.64 (804) 7.0 (178) 2.0 (63) 3.97 (101) 4.53 (115) 14.44 (367)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)
S2065 2.5 (65) 2.0 (51) 4.94 (125) 2.68 (68) 2.88 (73)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

2½x 6½“x 2模型S2065 - 60 Hz泵曲线,95 - 07175 | |PDF

60 Hz - 3500 RPM曲线:

2½x 6½“x 2模型S2065 - 60 Hz泵曲线,95 - 07177 | |PDF

50 Hz - 1450 RPM曲线:

2½x 6½“x 2模型S2065 - 50 Hz泵曲线,95 - 07174 | |PDF

50 Hz - 2900 RPM曲线:
2½x 6½“x 2模型S2065 - 50 Hz泵曲线,95 - 07176 | |PDF

模型S2065HV

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。


单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.85 (479)
3.50 (89)
0.88 (22)
2.71 (69)
4.96 (126)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
20.23 (514)
4.50 (114)
0.88 (22)
2.71 (69)
4.96 (126)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
21.43 (544)
4.50 (114)
1.09 (28)
2.71 (69)
4.96 (126)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
23.23 (590)
5.25 (133)
1.38 (35)
2.97 (75)
4.96 (126)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
24.36 (618)
5.25 (133)
1.38 (35)
2.97 (75)
4.96 (126)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
26.49 (673)
6.25 (159)
1.38 (35)
3.97 (101)
4.96 (126)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
28.25 (718)
6.25 (159)
1.38 (35)
3.97 (101)
4.96 (126)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.85 (809) 7.0 (178) 2.0 (63) 3.97 (101) 4.96 (126) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 32.06 (814) 7.0 (178) 2.0 (63) 3.97 (101) 4.96 (126) 14.44 (367)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2065HV

3.0 (76)

2.0 (51)

4.94 (125)

3.04 (77)

2.88 (73)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07191 | |PDF

60 Hz - 3500 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07193 | |PDF

50 Hz - 1450 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07190 | |PDF

50 Hz - 2900 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07192 | |PDF

模型S2065LV

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。

单位宽度高度
框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
17.93 (455)
3.50 (89)
0.88 (22)
2.71 (69)
4.03 (102)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
19.31 (490)
4.50 (114)
0.88 (22)
2.71 (69)
4.03 (102)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
20.56 (522)
4.50 (114)
1.09 (28)
2.71 (69)
4.03 (102)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
22.31 (567)
5.25 (133)
1.38 (35)
2.97 (75)
4.03 (102)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
23.44 (595)
5.25 (133)
1.38 (35)
2.97 (75)
4.03 (102)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
25.57 (649)
6.25 (159)
1.38 (35)
3.97 (101)
4.03 (102)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
27.33 (694)
6.25 (159)
1.38 (35)
3.97 (101)
4.03 (102)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 30.93 (786) 7.0 (178) 2.0 (63) 3.97 (101) 4.03 (102) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.14 (791) 7.0 (178) 2.0 (63) 3.97 (101) 4.03 (102) 14.44 (367)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2065LV

1.5 (38)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

S2065LV

2.0 (51)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

S2065LV

2.5 (65)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

1½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07163 | |PDF
2 x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07167 | |PDF
2½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07171 | |PDF

60 Hz - 3500 RPM曲线:

1½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07165 | |PDF
2 x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07169 | |PDF
2½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07173 | |PDF

50 Hz - 1450 RPM曲线:

1½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07162 | |PDF
2 x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07166 | |PDF
2½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07170 | |PDF

50 Hz - 2900 RPM曲线:

1½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07164 | |PDF
2 x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07168 | |PDF
2½x 6½“x 1½模型S2065LV - 60 Hz泵曲线,95 - 07172 | |PDF

模型S2075

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。


单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.17 (461)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
19.55 (497)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
20.80 (528)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
22.39 (569)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
23.52 (597)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
25.65 (651)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
27.41 (696)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.01 (788) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.22 (793) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324年jm 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326年jm 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2075

3.0 (76)

1.5 (40)

6.69 (170)

2.70 (69)

4.32 (110)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07195 | |PDF

60 Hz - 3500 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07197 | |PDF

50 Hz - 1450 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07194 | |PDF

50 Hz - 2900 RPM曲线:

3 * 2 * 6½”模式S2065HV - 60 Hz泵曲线,95 - 07196 | |PDF

模型S2085

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。

单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.84 (478)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
21.21 (513)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
21.46 (545)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
23.06 (586)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
24.19 (614)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
26.32 (668)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
28.08 (713)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.68 (805) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.89 (810) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324年jm 23.05 (585) 14.61 (371) 33.78 (858) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326年jm 23.05 (585) 14.61 (371) 33.78 (858) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2085

3.0 (76)

2.5 (64)

5.75 (146)

2.93 (74)

3.82 (97)

S2085

4.0 (102)

2.5 (64)

5.75 (146)

2.93 (74)

3.82 (97)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

3 x 8.7“x 2½模型S2085 - 60 Hz泵曲线,95 - 07183 | |PDF

4 x 8.5“x 2½模型S2085 - 60 Hz泵曲线,95 - 07187 | |PDF

60 Hz - 3500 RPM曲线:

3 x 8.7“x 2½模型S2085 - 60 Hz泵曲线,95 - 07185 | |PDF

4 x 8.5“x 2½模型S2085 - 60 Hz泵曲线,95 - 07189 | |PDF

50 Hz - 1450 RPM曲线:

3 x 8.7“x 2½模型S2085 - 60 Hz泵曲线,95 - 07182 | |PDF

4 x 8.5“x 2½模型S2085 - 60 Hz泵曲线,95 - 07186 | |PDF

50 Hz - 2900 RPM曲线:

3 x 8.7“x 2½模型S2085 - 60 Hz泵曲线,95 - 07184 | |PDF

4 x 8.5“x 2½模型S2085 - 60 Hz泵曲线,95 - 07188 | |PDF

模型S2085LV

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。


单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.17 (461)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
19.55 (497)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
20.80 (528)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
22.39 (569)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
23.52 (597)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
25.65 (651)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
27.41 (696)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.01 (788) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.22 (793) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324年jm 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326年jm 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2085LV

2.0 (51)

1.5 (40)

6.69 (170)

2.70 (69)

4.32 (110)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

2 x 8.7“x 1½模型S2085LV - 60 Hz泵曲线,95 - 07179 | |PDF

60 Hz - 3500 RPM曲线:

2 x 8.7“x 1½模型S2085LV - 60 Hz泵曲线,95 - 07181 | |PDF

50 Hz - 1450 RPM曲线:

2 x 8.7“x 1½模型S2085LV - 60 Hz泵曲线,95 - 07178 | |PDF

50 Hz - 2900 RPM曲线:

2 x 8.7“x 1½模型S2085LV - 60 Hz泵曲线,95 - 07180 | |PDF

模型S2092

注意:比电机泵壳体可能更大的直径,需要腿工具包或汽车垫片。


单位宽度高度

框架 * *一
(毫米)		 * * AB
(毫米)		 * * CP
(毫米)		 D
(毫米)		 F * * *
(毫米)		 LP
(毫米)		 国会议员
(毫米)		 * *啊
(毫米)
145年jm
9.32 (237)
5.73 (145)
18.78 (477)
3.50 (89)
0.88 (22)
2.75 (70)
4.85 (123)
7.10 (180)
182年jm
9.32 (237)
5.73 (145)
20.16 (512)
4.50 (114)
0.88 (22)
2.75 (70)
4.85 (123)
8.10 (206)
184年jm
11.11 (282)
6.87 (174)
21.41 (544)
4.50 (114)
1.09 (28)
2.75 (70)
4.85 (123)
8.49 (216)
213年jm
13.18 (335)
8.04 (204)
23.00 (584)
5.25 (133)
1.38 (35)
2.84 (72)
4.85 (123)
10.39 (264)
215年jm
13.18 (335)
8.04 (204)
24.13 (613)
5.25 (133)
1.38 (35)
2.84 (72)
4.85 (123)
10.39 (264)
254年jm
15.34 (390)
9.40 (239)
26.26 (667)
6.25 (159)
1.38 (35)
3.84 (98)
4.85 (123)
11.39 (289)
256年jm
15.34 (390)
9.40 (239)
28.02 (712)
6.25 (159)
1.38 (35)
3.84 (98)
4.85 (123)
11.39 (289)
284年jm 20.78 (528) 13.12 (333) 31.62 (803) 7.0 (178) 2.0 (63) 3.84 (98) 4.85 (123) 14.44 (367)
286年jm 20.49 (520) 13.12 (333) 31.83 (808) 7.0 (178) 2.0 (63) 3.84 (98) 4.85 (123) 14.44 (367)

* *电机尺寸可能取决于电机制造商
* * * F尺寸=管道尺寸
注意:泵的尺寸是基于导纳线连接器。

流体的头

模型 入口
(毫米)		 出口
(毫米)		 X
(毫米)		 Y
(毫米)		 Z
(毫米)

S2092

3.0 (76)

2.0 (51)

6.64 (169)

3.09 (78)

4.62 (117)

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权SPX流动人员下订单之前。yabo体育首页yabo体育首页SPX流不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

3 x 9.25“x 2模型S2092 - 60 Hz泵曲线,95 - 07199 | |PDF

60 Hz - 3500 RPM曲线:

3 x 9.25“x 2模型S2092 - 60 Hz泵曲线,95 - 07201 | |PDF

50 Hz - 1450 RPM曲线:

3 x 9.25“x 2模型S2092 - 50 Hz泵曲线,95 - 07198 | |PDF

50 Hz - 2900 RPM曲线:

3 x 9.25“x 2模型S2092 - 50 Hz泵曲线,95 - 07200 | |PDF
选项

产品选择:

  • 15或20 Ra。用电解法抛光、钝化产品接触表面装饰
  • 双端面机械密封
  • 套管排水
  • 党卫军汽车
  • USP第六类弹性体
  • 不锈钢汽车
  • 党卫军的腿包
  • Ra映射
  • 认证和见证性能测试
  • 基座安装泵
  • 不锈钢基地和耦合警卫

套管排选项

前置-模型S2065 S2092

0度 90度 45度 液环

下面对-模型S2045 S2092
0度 90度 45度

切向-模型S2045 S2092


0度面临离开

 面临90度左 面临45度左 液环面临离开
0度对面对 90度正确面对 45度正确面对 液环正确面对

前面对90度弯头-模型S2045 S2092
0度 90度 45度
性能

离心泵曲线说明| |我们

模型S2045

售价系列-模型S2045 - 1½x 4½“x 1½- 1450 RPM - 50 Hz - 95 - 07046 | |PDF
售价系列-模型S2045 - 2 x 4½“x 1½- 1450 RPM - 50 Hz - 95 - 07045 | |PDF
售价系列-模型S2045 - 1½x 4½“x 1½- 1750 RPM - 60 Hz - 95 - 07014 | |PDF
售价系列-模型S2045 - 2 x 4½“x 1½- 1750 RPM - 60 Hz - 95 - 07013 | |PDF
售价系列-模型S2045 - 1½x 4½“x 1½- 2900 RPM - 50 Hz - 95 - 07025 | |PDF
售价系列-模型S2045 - 2 x 4½“x 1½- 2900 RPM - 50 Hz - 95 - 07026 | |PDF
售价系列-模型S2045 - 1½x 4½“x 1½- 3500 RPM - 60 Hz - 95 - 07015 | |PDF
售价系列-模型S2045 - 2 x 4½“x 1½- 3500 RPM - 60 Hz - 95 - 07016 | |PDF

模型S2065

售价系列-模型S2065 - 2½x 6½“x 2 - 1450 RPM - 50 Hz - 95 - 07174 | |PDF
售价系列-模型S2065 - 2½x 6½“x 2 - 1750 RPM - 60 Hz - 95 - 07175 | |PDF
售价系列-模型S2065 - 2½x 6½“x 2 - 2900 RPM - 50 Hz - 95 - 07176 | |PDF
售价系列-模型S2065 - 2½x 6½“x 2 - 3500 RPM - 60 Hz - 95 - 07177 | |PDF

模型S2065HV

售价系列-模型S2065HV 3 * 2 * 6½- 1450 RPM - 50 Hz - 95 - 07190 | |PDF
售价系列-模型S2065HV 3 * 2 * 6½”——1750 RPM - 60 Hz - 95 - 07191 | |PDF
售价系列-模型S2065HV 3 * 2 * 6½- 2900 RPM - 50 Hz - 95 - 07192 | |PDF
售价系列-模型S2065HV 3 * 2 * 6½”——3500 RPM - 60 Hz - 95 - 07193 | |PDF

模型S2065LV

售价系列-模型S2065LV - 1½x 6½“x 1½- 1450 RPM - 50 Hz - 95 - 07162 | |PDF
售价系列-模型S2065LV - 2 x 6½“x 1½- 1450 RPM - 50 Hz - 95 - 07166 | |PDF
售价系列-模型S2065LV - 2½x 6½“x 1½- 1450 RPM - 50 Hz - 95 - 07170 | |PDF
售价系列-模型S2065LV - 1½x 6½“x 1½- 1750 RPM - 60 Hz - 95 - 07169 | |PDF
售价系列-模型S2065LV - 2 x 6½“x 1½- 1750 RPM - 60 Hz - 95 - 07167 | |PDF
售价系列-模型S2065LV - 2½x 6½“x 1½- 1750 RPM - 60 Hz - 95 - 07171 | |PDF
售价系列-模型S2065LV - 1½x 6½“x 1½- 2900 RPM - 50 Hz - 95 - 07164 | |PDF
售价系列-模型S2065LV - 2 x 6½“x 1½- 2900 RPM - 50 Hz - 95 - 07168 | |PDF
售价系列-模型S2065LV - 2½x 6½“x 1½- 2900 RPM - 50 Hz - 95 - 07172 | |PDF
售价系列-模型S2065LV - 1½x 6½“x 1½- 3500 RPM - 60 Hz - 95 - 07165 | |PDF
售价系列-模型S2065LV - 2 x 6½“x 1½- 3500 RPM - 60 Hz - 95 - 07169 | |PDF
售价系列-模型S2065LV - 2½x 6½“x 1½- 3500 RPM - 60 Hz - 95 - 07173 | |PDF

模型S2075

售价系列-模型S2075 3 x 8.7“x 1½- 1450 RPM - 50 Hz - 95 - 07194 | |PDF
售价系列-模型S2075 - 3 x 8.7“x 1½- 1750 RPM - 60 Hz - 95 - 07195 | |PDF
售价系列-模型S2075 - 3 x 8.7“x 1½- 2900 RPM - 50 Hz - 95 - 07196 | |PDF
售价系列-模型S2075 - 3 x 8.7“x 1½- 3500 RPM - 60 Hz - 95 - 07197 | |PDF

模型S2085

200系列-模型S2085 - 3 x 8.7“x 2½- 1450 RPM - 50 Hz - 95 - 07182 | |PDF
售价系列-模型S2085 4 x 8.5“x 2½- 1450 RPM - 50 Hz - 95 - 07186 | |PDF
售价系列-模型S2085 - 3 x 8.7“x 2½- 1750 RPM - 60 Hz - 95 - 07183 | |PDF
售价系列——模型S2085 - 4 x 8.5“x 2½- 1750 RPM - 60 Hz - 95 - 07187 | |PDF
售价系列-模型S2085 - 3 x 8.7“x 2½- 2900 RPM - 50 Hz - 95 - 07184 | |PDF
售价系列——模型S2085 - 4 x 8.5“x 2½- 2900 RPM - 50 Hz - 95 - 07188 | |PDF
售价系列-模型S2085 - 3 x 8.7“x 2½- 3500 RPM - 60 Hz - 95 - 07185 | |PDF
售价系列——模型S2085 - 4 x 8.5“x 2½- 3500 RPM - 60 Hz - 95 - 07189 | |PDF

模型S2085LV

售价系列-模型S2065HV 3 * 2 * 6½”——3500 RPM - 60 Hz - 95 - 07178 | |PDF
售价系列-模型S2085LV - 2 x 8.7“x 1½- 1750 RPM - 60 Hz - 95 - 07179 | |PDF
售价系列-模型S2085LV - 2 x 8.7“x 1½- 2900 RPM - 50 Hz - 95 - 07180 | |PDF
售价系列-模型S2085LV - 2 x 8.7“x 1½- 3500 RPM - 60 Hz - 95 - 07181 | |PDF

模型S2092

售价系列-模型S2092 - 3 x 9.25“x 2 - 1450 RPM - 50 Hz - 95 - 07198 | |PDF
售价系列-模型S2092 - 3 x 9.25“x 2 - 1750 RPM - 60 Hz - 95 - 07199 | |PDF
售价系列-模型S2092 - 3 x 9.25“x 2 - 2900 RPM - 50 Hz - 95 - 07200 | |PDF
售价系列-模型S2092 - 3 x 9.25“x 2 - 3500 RPM - 60 Hz - 95 - 07201 | |PDF

yabo体育首页SPX流提供了一个在线离心泵选择器工具,PUMP-FLO连接。
请登录或创建您的帐户APV离心泵和正确的大小。

图纸和模型

143 jm 1.5 x1.5时候1惠普 为stp
184 jm 1.5 x1.5时候5 hp 为stp

143 jm 2.5 x2的时候1惠普 为stp
286 jm 2.5 x2的时候30惠普 为stp

惠普143 jm x2-s 1号线 为stp
286年jm 3 x2的时候30惠普 为stp

143 jm 1.5 x1.5时候1惠普 为stp
286 jm 1.5 x1.5时候30惠普 为stp

143 jm x1.5时候1惠普 为stp
326 jm x1.5 50惠普的时候 为stp

143 jm x2.5时候1惠普 为stp
326 jm x2.5 50惠普的时候 为stp

143 jm x1.5时候1惠普 为stp
326 jm x1.5 50惠普的时候 为stp

143 jm 3 x2的时候1惠普 为stp
326 jm 3 x2的时候50惠普 为stp
下载
宣传册
售价系列——生物制药行业的设计 为我们
数据表
ds - 1301卫生离心泵系列售价 为我们
传单
fb - 0003售价系列离心泵产品亮点 为我们
手册
95 - 03080年卫生离心泵系列售价 为我们
95 - 03047离心泵车组装 为我们
相关的

文章和资源

地铁/认证包查找

产品

200系列离心泵——无菌
200系列-卫生离心泵
200系列-高压离心泵
200系列-注射用水(注射用水)系列离心泵
200 lr系列自吸液环离心泵
多级200系列-离心泵
200系列重型指标——离心泵
