随着能源成本继续升级,全球空气处理制造商面临着具有成本效益的设备的挑战,可提供最佳性能并消耗较少的能源。

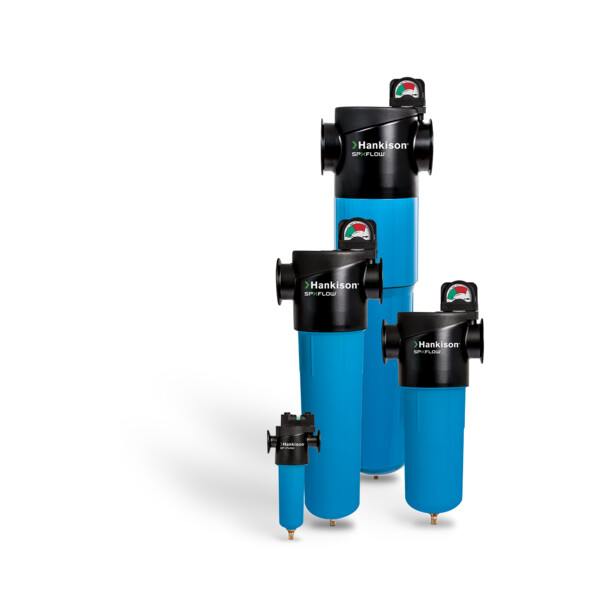

Hankison的下一代滤波器系列是有效地从压缩空气系统中消除污染的解决方案,同时节省了能源。
NGF系列在过滤材料和设计方面采用了技术进步,以确保高级压缩空气质量和低运营成本。根据ISO 8573-1空气质量标准,对每个过滤器进行了测试和评级,可提供可证明的性能。NGF系列已测试到ISO12500。测试结果根据定义的挑战浓度提供了可认证的性能数据。

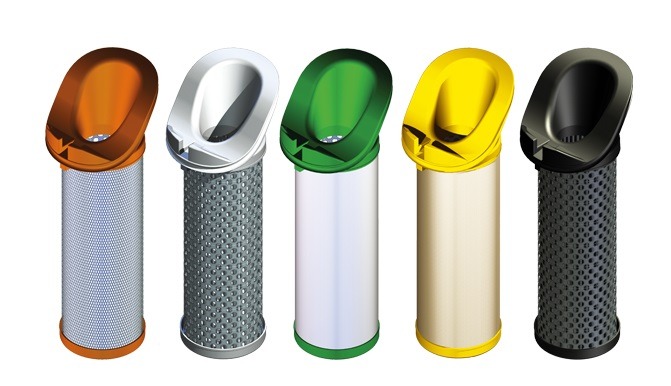

选择five元素等级允许您设计一个提供所需空气质量的系统:
- SF级 - 散装液体分离器/过滤器
- PF等级 - 通用过滤器
- HF级 - 高效拆除过滤器
- UF级 - 超高效率清除过滤器
- CF级 - 油蒸气去除过滤器
NGF系列过滤器功能:

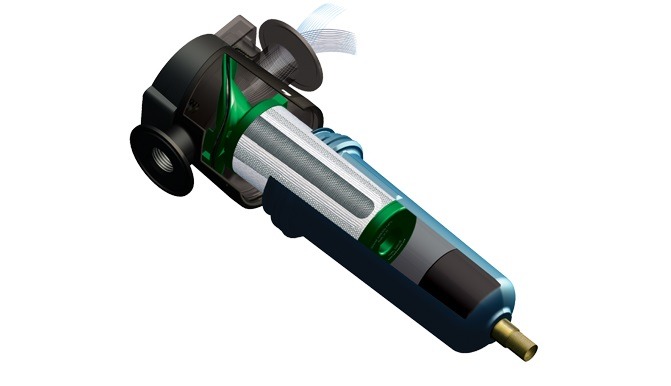

- 获得专利的文丘里波™元素设计促进了进入元素的压缩空气的无动荡的过渡
- 深床百褶,高性能媒体
- 带有颜色编码端盖的元素等级标识,并用真正的Hankison过滤器元件置换零件编号打印
- 带有法兰入口和出口连接的scuplted住房设计,可轻松安装
- 铸铝,镀铬的外壳涂有聚酯环氧粉末涂层,以耐腐蚀

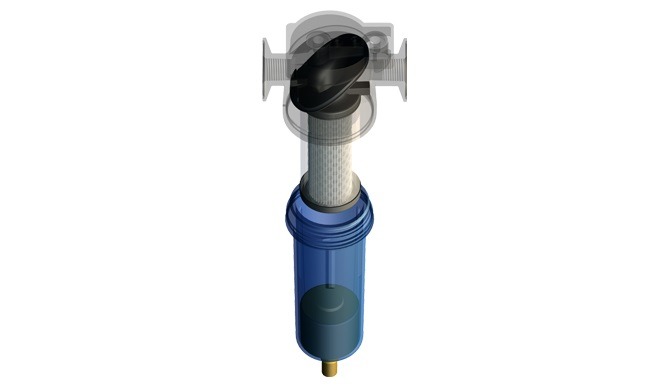

- 内部肋骨碗促进冷凝水排水

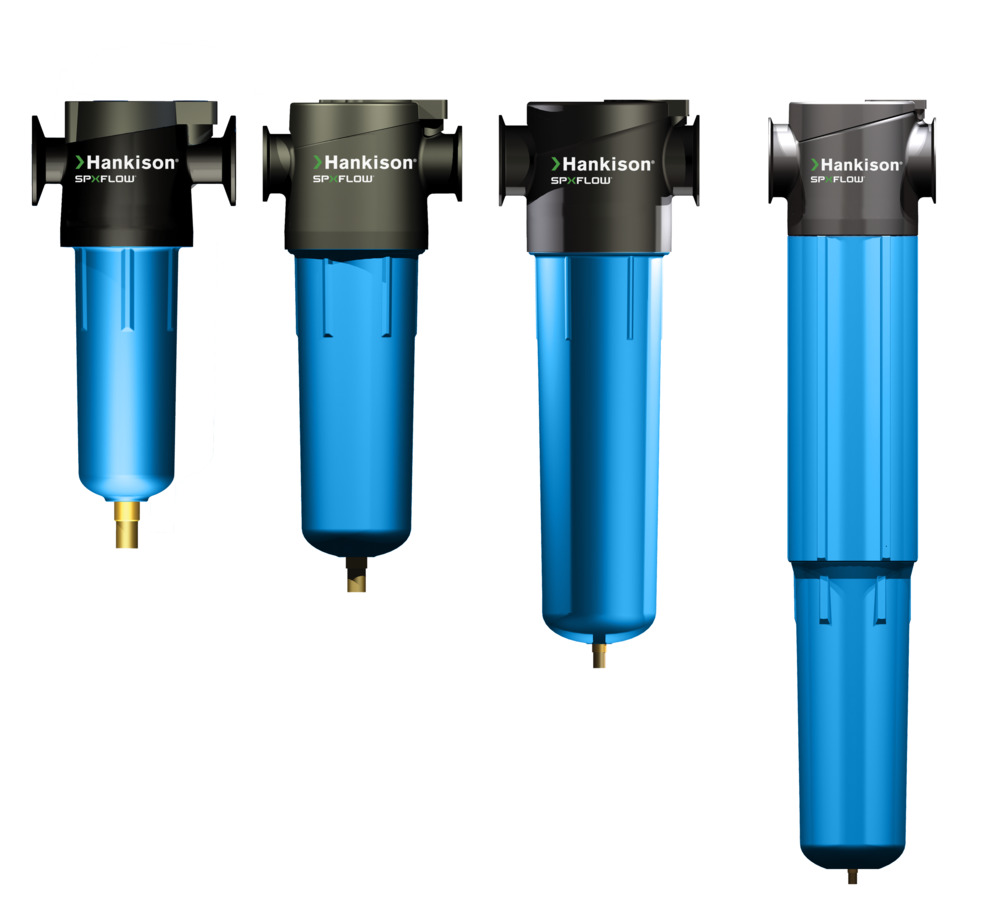

F02
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F02 | 4.5 | 8.1 | 6.8 | 4.0 | 1.8 |
F03
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F03 | 4.5 | 8.1 | 6.8 | 4.0 | 1.8 |
F04
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F04 | 4.5 | 9.9 | 8.5 | 4.0 | 1.9 |
F06
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F06 | 5.2 | 10.3 | 8.7 | 5.0 | 3.1 |
F07
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F07 | 5.2 | 10.3 | 8.7 | 5.0 | 3.1 |
F08
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F08 | 5.2 | 12.8 | 11.7 | 5.0 | 3.5 |
F10
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F10 | 7.9 | 13.3 | 10.9 | 7.0 | 8.4 |
F11
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F11 | 7.9 | 17.1 | 14.7 | 7.0 | 9.9 |
F12
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F12 | 7.9 | 22.3 | 19.9 | 7.0 | 11.6 |
F13
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F13 | 9.1 | 24.9 | 21.7 | 8.0 | 18.6 |
F14
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F14 | 9.1 | 24.9 | 21.7 | 8.0 | 18.6 |
F15
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F15 | 9.1 | 24.9 | 21.7 | 8.0 | 18.6 |
F16
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F16 | 9.1 | 32.2 | 28.9 | 8.0 | 27.7 |
F17
模型 | 尺寸(英寸) | 重量 磅 |
|||
---|---|---|---|---|---|
一个 | b | C | d | ||
F17 | 9.1 | 42.7 | 39.4 | 8.0 | 41.3 |
压降性能
模型 | 过滤器描述 | 干△p | 湿p | ||
---|---|---|---|---|---|
psig | 讨价还价 | psig | 讨价还价 | ||
SF | 散装液体分离器/ | 0.8 | 0.06 | 1.0 | 0.07 |
pf | 通用过滤器 | 0.6 | 0.04 | 1.4 | 0.10 |
HF | 高效率清除过滤器 | 0.6 | 0.04 | 1.8 | 0.12 |
UF | 超高效率清除过滤器 | 0.8 | 0.06 | 2.0 | 0.14 |
CF | 卸油过滤器 | 1.0 | 0.07 | - | - |
NGF系列过滤性能
元素 | SF | pf | HF | UF | CF |
---|---|---|---|---|---|
粒子保留大小1 (PER ISO 12500-3) |
3.0 µm | 1.0 µm | 0.01 µm | 0.01 µm | 0.01 µm |
粒子去除效率 (PER ISO 12500-3) |
- | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
去除油的效率 (PER ISO 12500-1) |
50% | 80% | 99.9+% | 99.9+% | - |
剩余的油含量2(PER ISO 12500-1) | 5.0 mg/m3 | 2.0 mg/m3 | <0.01 mg/m3 | <0.001 mg/m3 | <0.004 mg/m3 (作为蒸气) |
1固体颗粒尺寸分布0.01至5.0 µm
2入口油挑战浓度10 mg/m3
