combichem-离心泵

产品类别:
/离心泵

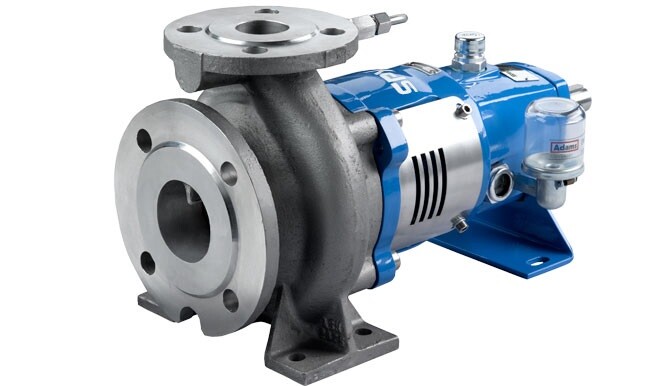

combichem代表一系列水平离心泵,设计为
ISO 2858 / EN 22858(DIN 24256),适用于处理低粘度,清洁
或略微污染的液体。

特征

水平离心泵至ISO 2858(EN 22858(DIN 24256))和ISO 5199

  • 标准化和模块化设计
  • 法兰根据ISO 7005 PN 16
  • 对于不锈钢执行150磅ANSI B 16.5可用
  • 出色的液压性能
  • 高效率叶轮
  • 封闭式叶轮带有后叶片,可提供叶轮负载的轴向平衡
  • 一半开放式叶轮带磨损板和外部调节
  • 通过反向淘汰原则轻松维护
  • 单个不平衡 /平衡密封到EN 12756(DIN 24960)
  • 带密封支撑系统的单一和双弹药筒密封
  • 淬火轴密封
  • ATEX认证
  • 干轴设计,泵送液体与轴未接触
  • 加热夹克可选
  • 健壮的轴设计
  • 延长寿命
  • 2深槽滚珠轴承或双行角接触推力轴承和圆柱滚筒轴承
  • 润滑脂或油浴润滑轴承

适合
低粘度,干净或略微污染的液体,尤其是在化学工业中

规格

技术数据

套管: 铸铁,结节铸铁,青铜,不锈钢
叶轮: 铸铁,青铜,不锈钢
最大限度。容量: 800 m3/H
最大限度。送货人头: 160 m
最大限度。液体温度: 200°C
最大限度。压力: 1600 kpa(16 bar)
最大限度。速度: 3 600 rpm

图纸和模型
组合尺寸图(.dwg)
32毫米(63个文件)
压缩
40毫米(88个文件)
压缩
50毫米(99个文件)
压缩
65毫米(105个文件)
压缩
80毫米(113个文件)
压缩
100毫米(93个文件)
压缩
125毫米(64个文件)
压缩
150毫米(34个文件)
压缩
200毫米(14个文件)
压缩
250毫米(10个文件)
压缩
下载
小册子
梳理离心泵 GB CN de es fr NL
组合模块化系统 GB de es fi fr NL SV
工业泵产品概述 我们 GB de es fr NL pl SV
手册
Combichem,说明手册 GB CN cr CZ de DK es 美东时间 fr 洛杉矶 NL pl pt ru SV
ATEX手册 GB cr CZ de DK es fi fr NL pl ru SK SV
资源
生态设计水泵 GB
