D4系列——双座位组合阀的证据

产品类型:
阀门/混合证明阀门

提供可靠的分离液体和一个ultra-hygienic选择增强除尘力. .

特性

下一代的混合阀技术继续发展的结果证明APV和沃基肖Cherry-Burrell过程技术。用于不同的液体的可靠分离,D4系列帮助满足今天客户要求生产灵活性,增加生产力,快速的投资回报(ROI),和改进产品质量在整个食品和饮料,乳制品,个人护理和酿造过程工业。亚博 下载


高价值、低生命周期成本:

  • 分层模型范围有助于提高ROI并结合客户的预算
  • “所有的”标准特性提供卓越的价值
  • 降低库存成本相同的密封设备使用一个工具包等多个大小范围为1.5“- 3.0”大小
  • CIP损失提高节约成本减少
  • 低空气消耗量和空气供给需求
  • 长住房港口缓解歧管建筑
  • 集成轴密封冲洗减少需要外部管道
  • 替换插入可以轻松升级现有设施


可靠的性能:

  • 完全平衡的设计有助于防止液压阻塞,承受压力峰值,使灵活的流向不摔
  • 光整机重量有助于支持处理没有起重工具
  • 超薄不锈钢致动器完全封闭,以防止流体入口
  • 自动化的控制单元和总线通信范围操作
  • 没有删除和维修所需的压缩空气


除尘力:

  • 设计最新的卫生标准
  • 标准腔喷淋清洗
  • 广泛的清洁产品接触密封

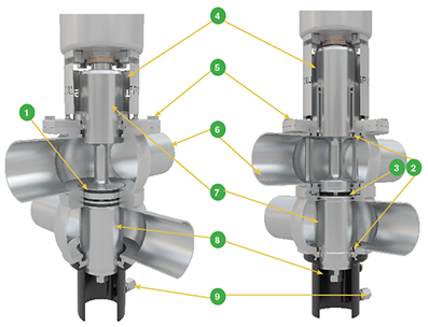

好处:

阀式 功能 好处
D4 1 径向密封设计切换期间降低产品水分的损失 ——产品节约成本

清洁操作环境
选择座位取消(SL)或non-seat起重(NSL)致动器 模块化设计,以适应广泛的除尘力和功能需求
危险评价选项(ATEX区1或2) 为关键应用提供安全运行
DA4 2 集成的上下轴封和平衡器冲洗 广泛的产品接触表面的清洁

帮助减少外部冲洗管道
3 金属orficies控制CIP流在座椅电梯 减少化学和水损失消耗
更换适合插入现有DA3 +住房 用改进的功能容易升级到下一代
D4和DA4 4 开放轭设计 减少传热从产品区到执行机构

-提供视觉受损轴密封的泄漏检测

——安全防护提供了减少压力点
5 对于住房插入螺栓法兰连接 ——重型安全连接

——可靠,装配和拆卸阀控制的插入
6 长港口来缓解歧管建筑 有助于减少线轴和焊缝缓解歧管建设
只有两个密封组件尺寸用于整个范围:DN40-DN65(1.5 - 3.0)和DN80-DN100 (4.0”) 减少库存和维护成本
完全集成的传感器来检测所有关键职位 ——没有外部电线暴露在冲洗和处理不当

——额外的安全监控的座位位置在清洗
没有维修所需的压缩空气 简单和高效的维护
7 平衡上下轴(标准) ——没有液压阻塞

——抵御压力峰值

——流向通过阀门的灵活性(自上而下或自下而上)没有水锤击
减少清洁液流失的损失 ——化学和水储蓄

——清洁的环境由于更少的化学物质和液体洒到地板上
8 大分离腔排水端口 少产品风险和预防压力增加,可能造成交叉污染
9 冲洗喷腔固定连接(标准) ——加强清洁

——删除剩余媒体在分离腔完整CIP不是现成的

——Hard-piped冲洗可以使用阀维修期间不需要删除
光总重 更容易处理维护
操作理论

双座位组合证明阀门用于有效的过程是两个不同的液体(通常是产品和CIP)同时通过阀门。证据组合设计有两个席位时隔离上下管道阀门故障安全关闭位置。座位之间的大气排气腔为任何泄漏应该创建一个路径的海豹失败以及排水CIP在座椅清洗解决方案。外部CIP喷雾冲洗包括提供增强的清洗泄漏和排气腔在阀门关闭或打开在生产。



阀关闭

可选低座位清洁

阀打开



可选的座位上清洁

关键应用程序

食品和饮料

汤、酱汁
调味料和配料
酱,醋
软/水果和蔬菜饮料
啤酒麦芽汁,酒,酒厂
宠物食品
脂肪和油、动物油脂
液体糖
谷物

个人护理和制药

液体药物
提取
面霜和乳液
香水
肥皂
高纯度水
营养补充剂
发型设计凝胶和液体
染料和醇

化学

溶剂、油漆
粘合剂
涂料
油和润滑油
洗涤剂
乳剂
燃料

规范

大小:

  • OD管1.5”- 6”
  • 安排5管2”- 6所示
  • 其他请求

产品接触液体的部件:1.4404 / AISI 316 l的其他1.4301 /符合美国钢铁协会的304不锈钢部分

Non-Product接触液体的部件:符合美国钢铁协会的304/1.4301

密封材料(所有海豹符合FDA要求):

  • 标准的三元乙丙橡胶
  • 可选:天然橡胶,FPM

表面:

  • 内部:Ra 32µ-in Electro-polish(0.8µm)
  • 外:玻璃炸,磨光

需要空气压力:73 psi(5条),阀门常闭

D4系列




维英寸 一个 A1 A2 B øDa øDi F H l L1 L2 X * Y *
1.5 19.1 22.4 24.9 4.7 1.5 1.4 4.9 2.5 26.3 29.5 32.3 7.8
2.0 19.2 22.5 25 4.9 2.0 1.9 4.9 3.0 27.1 30.4 32.7 8.5
2.5 19.4 22.6 25.1 5.2 2.5 2.4 4.9 3.4 27.9 31.2 33.1 9.2
3.0 19.6 22.9 25.4 5.4 3.0 2.9 4.9 3.9 28.9 32.1 33.5 9.9
4.0 23.4 26.7 29.2 6.1 4.0 3.8 5.6 4.9 34.4 37.7 33.1 11.9
6.0 28.6 31.3 33.8 7.6 5.8 6.0 5.9 6.9 43.1 45.7 42.5 15.4
2.0 Sh5 19.3 22.6 25.1 5.1 2.4 2.2 4.9 3.2 27.6 30.9 29.5 9.0
3.0 Sh5 23.0 26.3 28.8 5.8 3.5 3.3 5.6 4.3 33.2 36.4 35.4 11.1
4.0 Sh5 26.4 29.6 32.1 6.7 4.5 4.3 5.9 5.3 38.4 41.7 40.2 13.0
6.0 Sh5 28.8 31.5 34 7.9 6.6 6.4 5.9 7.4 44.1 46.8 42.7 16.1

*最小安装和阀门插入删除维度

注意:添加以下近似尺寸为每个夹F端口连接0.86“阀门尺寸1.5”,2.0”和1.0“阀门通径2.5“- 4”。

D4 SL系列




维英寸 一个 A1 A2 B øDa øDi F H l L1 L2 X * Y *
1.5 20.7 24.0 26.5 4.7 1.5 1.4 4.9 2.5 27.9 31.1 33.6 34.3 7.8
2.0 20.8 24.1 26.6 4.9 2.0 1.9 4.9 3.0 28.7 32.0 34.5 34.6 8.5
2.5 21.0 24.3 26.8 5.2 2.5 2.4 4.9 3.4 29.5 32.8 35.3 35.0 9.2
3.0 21.3 24.5 27 5.4 3.0 2.9 4.9 3.9 30.5 33.8 36.3 35.4 9.9
4.0 24.8 28.0 30.5 6.1 4.0 3.8 5.6 4.9 35.8 39.1 41.6 39.0 11.9
6.0 28.6 31.3 33.8 7.6 5.8 6.0 5.9 6.9 43.1 45.7 48.2 42.5 15.4
2.0 Sh5 20.9 24.2 26.7 5.1 2.4 2.2 4.9 3.2 29.2 32.5 35 31.1 9.0
3.0 Sh5 24.4 27.7 30.2 5.8 3.5 3.3 5.6 4.3 34.6 37.8 40.3 36.8 11.1
4.0 Sh5 26.4 29.6 32.1 6.7 4.5 4.3 5.9 5.3 38.4 41.7 44.2 40.2 13.0
6.0 Sh5 28.8 31.5 34 7.9 6.6 6.4 5.9 7.4 44.1 46.8 49.3 42.7 16.1

*最小安装和阀门插入删除维度

注意:添加以下近似尺寸为每个夹F端口连接0.86“阀门尺寸1.5”,2.0”和1.0“阀门通径2.5“- 4”。

DA4系列




维英寸 一个 A1 A2 B øDa øDi F H l L1 L2 X * Y *
1.5 23.1 26.4 28.9 4.7 1.5 1.4 4.9 2.5 30.3 33.6 36.1 36.6 7.8
2.0 23.4 26.7 29.2 4.9 2.0 1.9 4.9 3.0 31.3 34.5 37 37.0 8.5
2.5 23.5 26.8 29.3 5.2 2.5 2.4 4.9 3.4 32.1 35.3 37.8 37.4 9.2
3.0 23.8 27.0 29.5 5.4 3.0 2.9 4.9 3.9 33.0 36.3 38.8 37.8 9.9
4.0 27.1 30.4 32.9 6.1 4.0 3.8 5.6 4.9 38.1 41.4 43.9 41.3 11.9

*最小安装和阀门插入删除维度

注意:添加以下近似尺寸为每个夹F端口连接0.86“阀门尺寸1.5”,2.0”和1.0“阀门通径2.5“- 4”。

选项

住房组合

关闭阀门

Mixproof切断阀用于防止不相容的产品混合在管道连接,或简单地关闭流从上阀内低线矩阵。

分流阀

Mixproof转移阀门用于分配液体从一个管道进入两人(反之亦然)


控制单元

CU4 & CU4plus系列-好处

  • 自动控制和位置监测可靠的处理
  • 减少压缩空气和电气连接
  • 有助于减少外部电磁阀柜
  • 加速阀响应时间
  • 完全集成的创新座椅电梯检测不需要外部传感器布线提供额外的位置监控
  • 可靠性和使用寿命长,健壮的夹子连接,钢筋不锈钢空气耦合线程来避免空气泄漏,和防水密封
  • 易于操作,包含手动覆盖螺线管和调整螺钉节流空气流致动器,以确保最佳的开启和关闭
  • 清晰,清晰和明亮的阀位指示- 5二极管在LED面板和方便的位置
  • 标准化——同一控制顶部用于各种SPX流阀线,提供常见的外观和控制接口yabo体育首页
  • NEMA6 / IP67 IP69k *,直冲式评级
  • ATEX / IECEx额定环境

连接器选项

S / O线夹硬钢丝(std)

M12 4-pin连接器(可选)

位置指示

CU4: 2内部反馈传感器阀门打开/阀门关闭位置检测
CU4plus:自动教学与按单按钮的位置
CU4plus:检测的位置(开启,关闭,上/下座椅电梯)

界面选项

24 v直流直接连接

我现场总线卡

电磁阀

24 v直流

选择1(非座椅电梯)或3螺线管(座椅电梯)

* IP69K合规通过修改排气


8681控制单元好处

  • 接触自由位置传感器(3)包括可编程的反馈信号
  • 位置很容易教通过直观的按钮或自动调谐功能,确保快速和简单的设置
  • 超亮的360°视觉领导位置指示与可调红色,黄色和绿色作业提供清晰的观点,避免混淆
  • 手动覆盖和空气节流调节螺线管协助启动,维护和故障排除
  • 到IP69K直冲式可用评级(IP65/67作为标准)为高直冲式环境
  • 内置单片机轨道周期和警报操作符时预防性维护是必需的
  • 简单的和健壮的不锈钢耐化学适配器和聚碳酸酯的头
  • 提供业界领先的德国宝得流体的控制

连接器选项

快速断开针连接器

位置指示

(3)可编程位置传感器控制

界面选项

我现场总线卡

设备网™现场总线网络卡

电磁阀

24 v直流

手动覆盖和空气节流阀调整

(3)在控制

性能

压力等级:

  • 操作压力:最大线压力:145 psi(10条)

最高温度:

  • 三元乙丙橡胶和曼:275ºF / 135ºC(短时间内284ºF / 140ºC)
  • FPM 275ºF / 135ºC
  • 不用于蒸汽

灭菌温度:

  • 三元乙丙橡胶和天然橡胶:(短时间)284ºF / 140ºC
