座位类型:

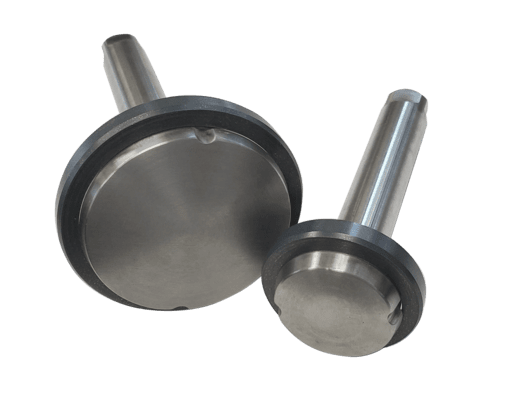

新型金属和x射线检测Tef-Flow™“P”阀座

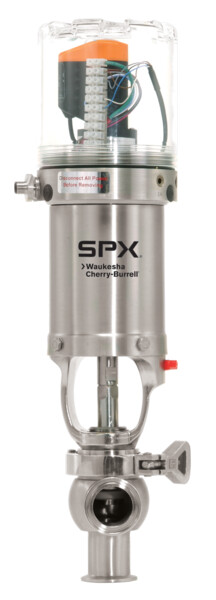

yabo体育首页SPX FLOW为其可靠的Tef流提供了额外的安全性™ Waukesha Cherry Burrell品牌的P(PEEK)座椅单座阀。TFP-MD与金属或x射线可检测的o形圈结合使用,可提供完整的检测解决方案用于乳品、营养饮料、加工肉类和个人护理等关键应用领域的单阀座阀门的产品区域部件。
座位类型 | 最高温度 | 应用 | 系列 | |
---|---|---|---|---|
Tef-Flow™(TF) | 180/82 | 标准座位的选择。 一般用途,超过90%的应用 |
W60 | |
聚四氟乙烯流动™ “全要素生产率” |
|
280/137 | 高温高压卸压 | W60 / W80 |
刚出现的
|
|
W60 / W80 | ||
Tri Ring (TR) E PDM, FKM |
|
③。280/137EPDM 杂志。275/135EPDM 奥普。350/176 FKM 斯特里尔。咨询工厂FKM |
高压大颗粒 | W60 / W80 |
金属(M) |
|
375/190 | 高压,大流量,大颗粒 | W60 / W80 |
控制单元:

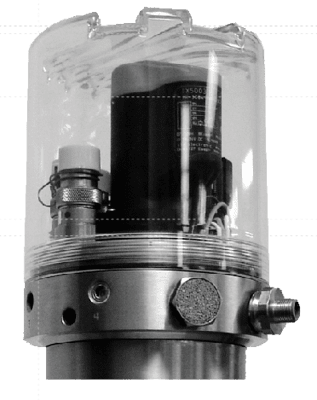

Waukesha Cherry-Burrell控制单元
连接器选项 | 位置指示 | 接口选项 | 电磁阀 |
---|---|---|---|
|
|
|
|

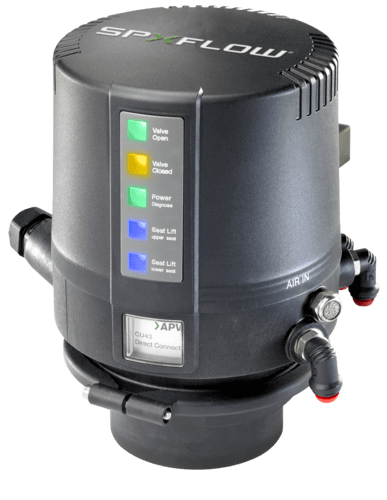

CU4控制单元
连接器选项 | 位置指示 | 接口选项 | 电磁阀 |
---|---|---|---|
|
|
|
|
8681控制单元
连接器选项 | 位置指示 | 接口选项 | 电磁阀 |
---|---|---|---|
|
|
|
|
执行机构:
W61/W63 W81/W83-标准冲程
W62/W65 W82/W85-标准冲程
W61/W63 W81/W83-长冲程
W62/W65 W82/W85 -长冲程
W61 - y体-超长冲程
型号和功能:
W61 -关闭
- W62——转移
- 反向关闭
- W64–储罐出口
- W64R–反向油箱出口
- W65–非砰击转向
- W68–节流
- W68R–反向节流
找到以下按分类的三维STEP文件:
- 适配器
- 致动器
- 控制在
- 阀体类型
下载说明:(推荐浏览器:谷歌Chrome)
- 点击下面的类别
- 找到要下载的零件编号
- 右键单击超链接
- 选择“另存为”并浏览以保存文件
- 使用3D绘图查看器(如AutoDesk Inventor)或使用SolidWorks打开文件。
额外的资源:
笔记:
- 文件仅供参考。确认所有端口尺寸与第8页,第9页的表格DS-1201 Single Seat Datasheet。
- 使用大型机器或联系应用工程团队以验证装配有效性。
适配器
|
类型 | 大小 | |||||
1" | 1.5" | 2.0" | 2.5” | 3.0" | 4.0” | ||
标准 | 102406 | 102407 | 102408 | 102409 | 102410 | ||
高压 | 109293 | 109293 | 109294 | 109295 | 109296 | 109297 | |
长冲程 | - | - | - | 122306 | 122307 | 122308 |

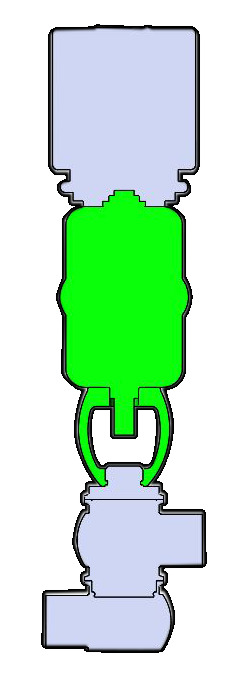

致动器
|
细节 | 类型 | |||||
完全可维护 | 4AR/4AL/4AA | 5ar / 5al / 5aa | 6ar / 6al / 6aa | 6 xl | |||
免维护 | A1 / a2 / a3 | B1 / b2 / b3 | C1 / c2 / c3 |
控制在
|
细节 | 类型 | |||||
伯克特8681 | Burkert 8681全可维护执行机构 | Burkert 8681免维护执行机构 | |||||
CU4 | CU4适用于完全可维护的执行机构 | CU4免维护执行器 | |||||
WCB | WCB适用于完全可维护的执行机构 | WCB用于免维护执行机构 |
W61关闭
|
车身结构 | 体型 | 大小 | |||||
1" | 1.5" | 2.0" | 2.5” | 3.0" | 4.0” | |||
T | T | 102400 | 102401 | 102402 | 102403 | 102404 | 102405 | |
道明 | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
D | 102785 | 102786 | 102787 | 102788 | 102789 | 102790 | ||
TS | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
s | 102773 | 102774 | 102775 | 102776 | 102777 | 102778 | ||
C | C | 102449 | 102450 | 102451 | 102452 | 102453 | 102454 | |
光盘 | C | 102455 | 102456 | 102457 | 102458 | 102459 | 102460 | |
D | 102785 | 102786 | 102787 | 102788 | 102789 | 102790 | ||
反恐精英 | C | 102455 | 102456 | 102457 | 102458 | 102459 | 102460 | |
s |
102773 | 102774 | 102775 | 102776 | 102777 | 102778 | ||
L | L | 107685 | 107686 | 107687 | 107688 | 107689 | 107690 | |
TM | TM | 105580 | 105581 | 105582 | 105583 | 105584 | 105585 | |
厘米 | 厘米 | 105586 | 105587 | 105588 | 105589 | 105590 | 105591 | |
TPS | TPS | 111709 | 111710 | 111711 | 111712 | 109955 | 111713 | |
CPS | CPS | 112408 | 112409 | 112410 | 112411 | 112412 | 112413 | |
顶部R | 顶部R | 108321 | 108322 | 108323 | 108324 | 108325 | 108326 | |
顶L | 顶L | 108327 | 108328 | 108329 | 108330 | 108331 | 108332 | |
警察 | 警察 | 108333 | 108334 | 108335 | 108336 | 108337 | 108338 | |
Y | Y | --- | --- | --- | 121663 | 121769 | 121770 |
W63关闭
|
车身结构 | 体型 | 大小 | |||||
1" | 1.5" | 2.0" | 2.5” | 3.0" | 4.0” | |||
TS | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
s | 102773 | 102774 | 102775 | 102776 | 102777 | 102778 | ||
道明 | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
D | 102785 | 102786 | 102787 | 102788 | 102789 | 102790 | ||
结核病 | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
B | 102779 | 102780 | 102781 | 102782 | 102783 | 102784 | ||
反恐精英 | C | 102455 | 102456 | 102457 | 102458 | 102459 | 102460 | |
s |
102773 | 102774 | 102775 | 102776 | 102777 | 102778 | ||
光盘 | C | 102455 | 102456 | 102457 | 102458 | 102459 | 102460 | |
D |
102785 | 102786 | 102787 | 102788 | 102789 | 102790 | ||
CB | C | 102455 | 102456 | 102457 | 102458 | 102459 | 102460 | |
B |
102779 | 102780 | 102781 | 102782 | 102783 | 102784 |

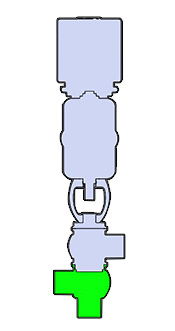

W62转移

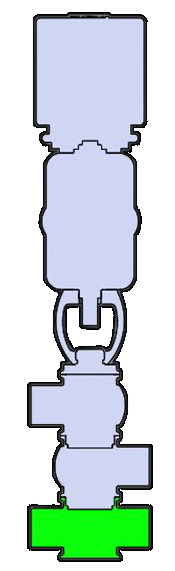

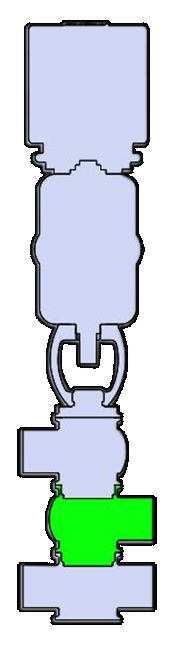

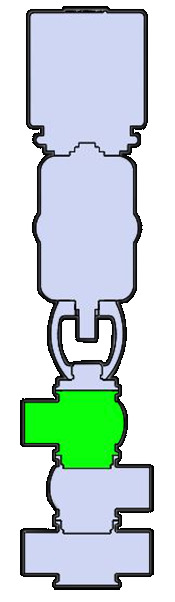

W65转移

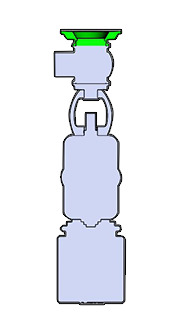

W64油箱出口
|
车身结构 | 体型 | 大小 | |||||
1" | 1.5" | 2.0" | 2.5” | 3.0" | 4.0” | |||
1/8”法兰 | --- | 114824 | 114824 | 114825 | 114826 | 114827 | 114828 | |
1/4“法兰 | --- | 114829 | 114829 | 114830 | 114831 | 114832 | 114833 | |
W64T / W84T | T | 102144 | 102145 | 102146 | 102147 | 102148 | 102149 | |
W64R/W84R | T |
102144 | 102145 | 102146 | 102147 | 102148 | 102149 |
端口连接
大小 | |||||
1" | 1.5" | 2.0" | 2.5” | 3.0" | 4.0” |
S线 | S线 | S线 | S线 | S线 | S线 |
