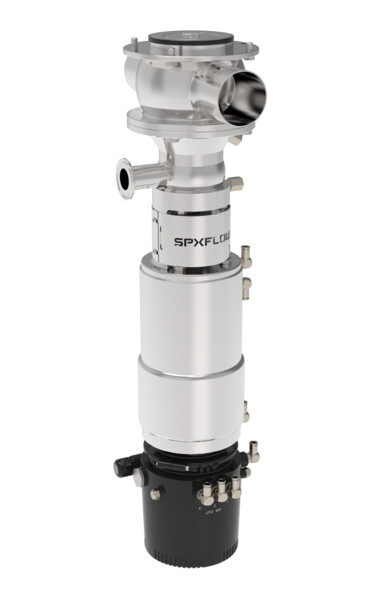

DT4 -罐出口双阀座混合防泄漏阀

产品类型:
阀门/防混阀

DT4储罐出口防混阀用于储罐和维修管道之间的可靠分离。

DT4水箱出口是D4系列混合证明系列的延伸,有助于满足当今客户在食品和饮料、乳品、个人护理和酿造工艺行业对生产灵活性、提高生产率、快速投资回报(ROI)和提高产品质量的需求。亚博 下载

特性

高价值,低生命周期成本:

  • “一体式”标准功能,如座椅升降执行器和交叉端口外壳,具有非凡的价值
  • 减少库存成本,在多个尺寸范围内使用相同的密封套件,例如1.5“-3.0”尺寸的一个套件
  • 低空气消耗和空气供应要求
  • 用于CIP流体收集的带卡箍连接的泄漏孔
  • 长壳体端口便于歧管的构建
  • 整体轴封冲洗减少了对外部管道的需要


可靠的性能:

  • 基于经验证的D4SL模型的设计
  • 罐侧保持压力大于73 psi
  • 长冲程适用于温和的产品处理(例如:颗粒)和低流动阻力
  • 平衡设计有助于防止液压堵塞,并使水流方向灵活,不会发生砰击
  • 油箱/壳体/嵌件之间的重型螺栓法兰连接提供安全、受控的阀嵌件组装/拆卸
  • 拆卸和维修不需要压缩空气
  • 用于自动化操作的控制单元和总线通信范围


清洁性:

  • 设计符合最新的全球卫生标准
  • 型腔喷雾清洗为标准
  • 径向密封设计提供最小的开关泄漏
  • 广泛清洁产品接触密封件

操作理论

储罐出口阀是如何工作的?


双阀座混合防泄漏阀用于安全有效地处理两种不同的流体(通常是产品和CIP)同时通过阀门。DT4混合防泄漏设计具有两个独立的操作阀座,当阀门处于故障安全关闭位置时,可以将罐和管道分开。如果密封失效,阀座之间的大气排气腔将创建一条通过泄漏室的出口通道,以及在阀座清洗期间用于CIP解决方案的排放通道。当阀门在生产过程中关闭或开启时,外部CIP喷淋冲洗连接可以加强泄漏排气腔和下轴的清洗。

产品用蓝色

CIP黄色溶液

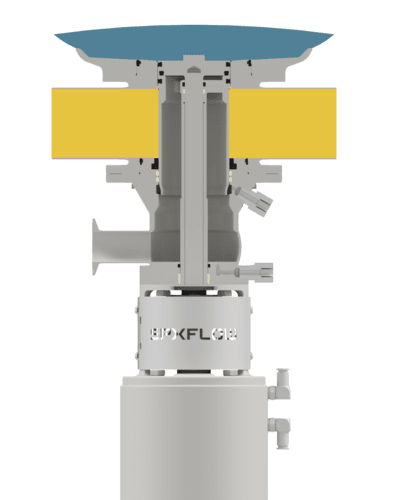

阀门关闭

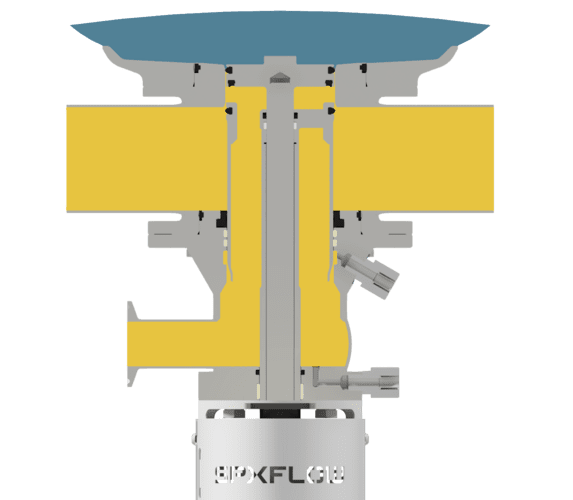

可选下阀座清洁

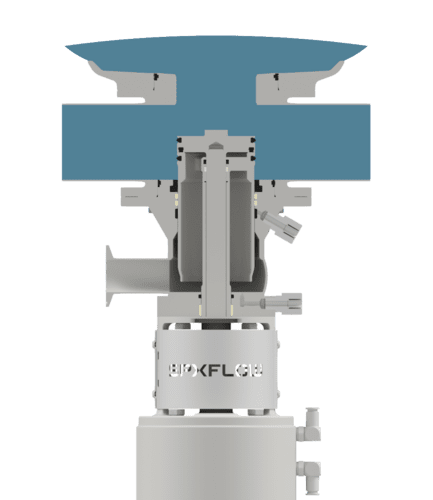

阀打开

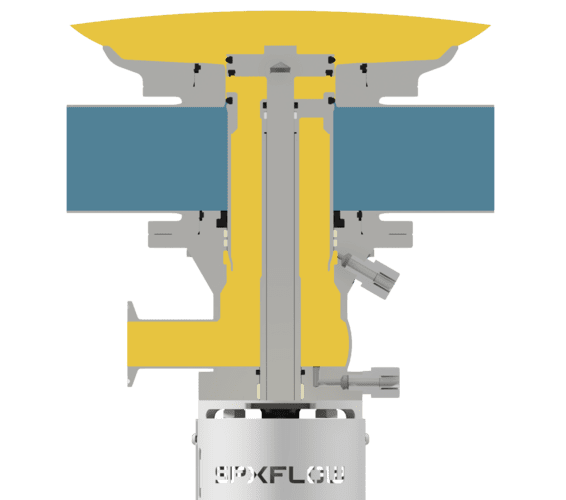

可选上座椅清洁

关键应用

食品饮料加工

汤和酱汁
调味品和配料
调味品、醋
软饮料/水果和蔬菜饮料
啤酒厂、麦汁、葡萄酒
宠物食品
油脂,动物油
液态糖
谷物

个人护理和药品加工

液体药物
摘录
面霜和乳液
香水
肥皂
高纯度水
营养补充剂
头发定型凝胶和液体
染料和酒精

yabovip下载

溶剂、油漆
粘合剂
涂层
油和润滑油
洗涤剂
乳剂
燃料

规格

尺寸:1.5“- 4”

房屋类型:T42

表面:

  • 内部:电抛光Ra 0.8µm(32µin),电抛光
  • 外部:玻璃喷砂,缎面处理

产品压力:

  • 最大管道压力:145磅/平方英寸
  • 储液罐压力:>73磅/平方英寸

需要空气压力:73 psi,阀门常关闭

Max。温度:EPDM和HNBR:275ºF(短时284ºF)FPM 275ºF(不用于蒸汽)

灭菌温度:EPDM和HNBR:(短时间)284ºF

控制空气压力:最小87磅/平方英寸,最大116磅/平方英寸

产品接触液体的部件:1.4404/AISI 316L。其他不锈钢零件1.4301/AISI 304

密封材料:

  • 三元乙丙橡胶
  • HNBR
  • FPM
  • 所有密封件均符合FDA要求

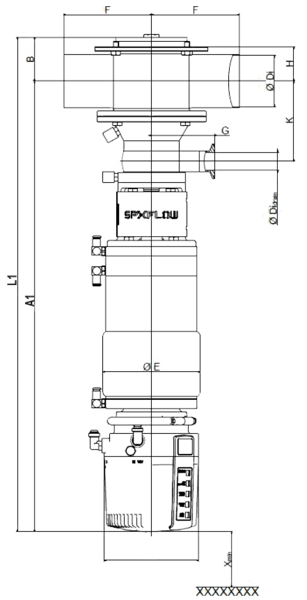

尺寸

尺寸mm A1 B øDi

øDi

排水

øE F G H K L1 X *
英寸
1.5 23.6 1.8 1.4 1 5.4 4.9 3.5 1.3 3.8 25.5 3.9
2 24.4 2.1 1.9 1 5.4 4.9 3.5 1.5 4 26.4 3.9
2.5 25.0 2.2 2.4 1 5.4 4.9 3.5 1.6 4.3 27.2 3.9
3 25.3 2.5 2.9 1 5.4 4.9 3.5 1.9 4.5 27.7 3.9
4 28.1 3.1 3.8 1.5 7.6 5.6 5.8 2.4 5.1 31.2 5.9

*最小安装和阀套拆卸尺寸

选项

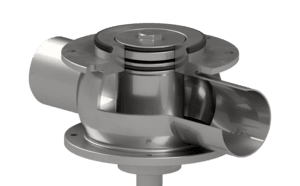

住房组合

DT42

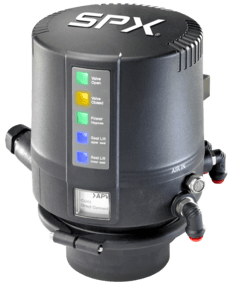

控制单元

CU4&CU4plus系列-好处

  • 自动化控制和位置监控,实现可靠处理
  • 减少压缩空气需求和电气连接
  • 减少外部电磁阀柜
  • 加快阀门响应时间
  • 可靠且使用寿命长-坚固的卡箍连接、水密密封和强化不锈钢空气联轴器螺纹,以避免空气泄漏
  • 易于操作-包含手动超控电磁阀和调节螺钉,用于调节流向执行器的气流,以确保最佳打开和关闭
  • 清晰-阀门位置指示清晰明亮-LED面板上有5个二极管,位置方便
  • 标准化-在各种SPX流量阀管线上使用相同的控制顶部,提供通用外观和控制界面yabo体育首页
  • IP67 (NEMA 6)冲洗等级

连接器选项

S/O硬线线夹(std)
M12针接头(可选)

位置指示

CU4: 2个内部反馈传感器,用于阀门开启/关闭位置检测
CU4plus:单按按钮自动教学,检测所有位置(开、关、上下升降)

界面选项

24V直流直接连接
AS-i现场总线卡

电磁阀

24V直流电
选择1(非阀座提升)或3个螺线管(阀座提升)
