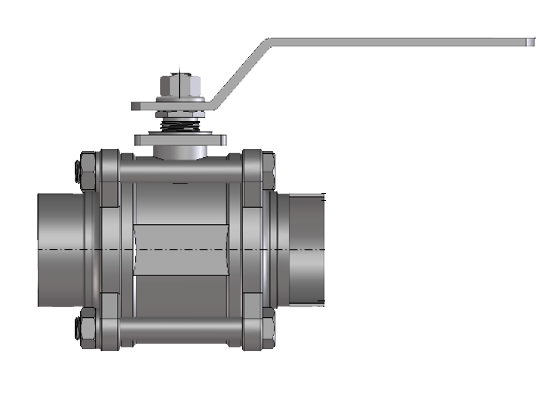

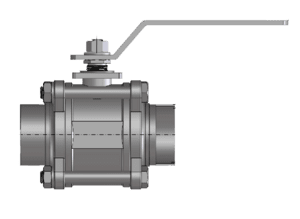

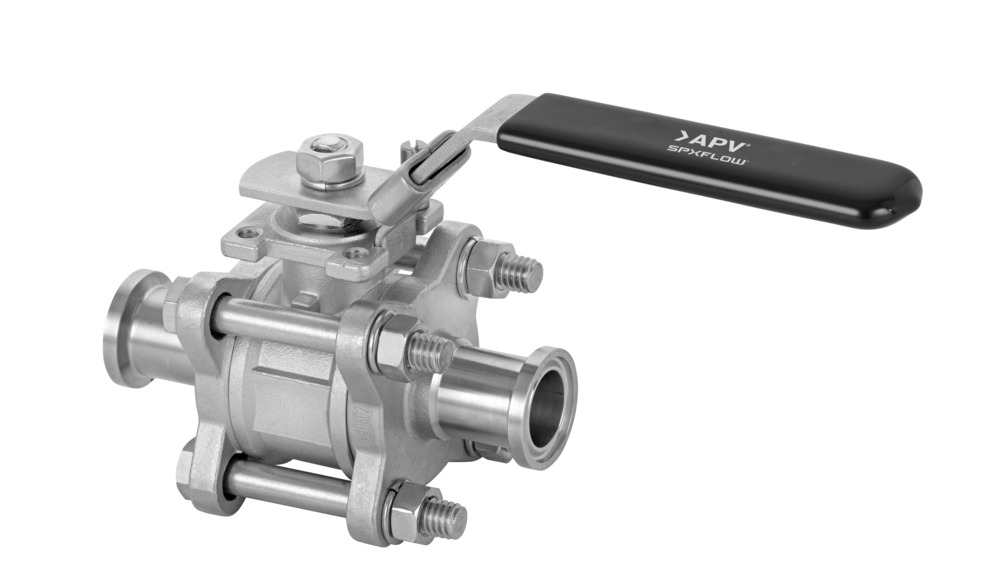

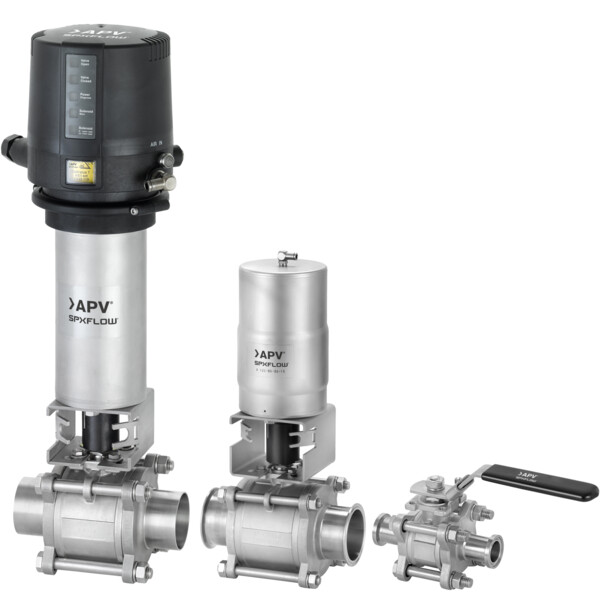

BLV1-H-DN15-100；0.50" - 4.00"
球阀，手动操作，无反馈
| 尺寸毫米（英寸） | |||||||
| 阀门尺寸 | DI | Da（焊接） | Da（夹具） | F | L | H | 重量 千克（磅） |
|---|---|---|---|---|---|---|---|
| DN | |||||||
| 15 | 16(0.63) | 19(0.75) | 34(1.35) | 88(3.46) | 132(5.20) | 64(2.52) | 0,75(1.5) |
| 20 | 20(0.79) | 23(0.91) | 34(1.35) | 101(3.98) | 132(5.20) | 69(2.72) | 0,85(2) |
| 25 | 26(1.02) | 29(1.14) | 50,5(1.99) | 114(4.49) | 165(6.50) | 69(2.72) | 1,00(2) |
| 40 | 38(1.50) | 41(1.61) | 50,5(1.99) | 139(5.47) | 194(7.64) | 88(3.46) | 2,20(5) |
| 50 | 50(1.97) | 53(2.09) | 64(2.52) | 155(6.10) | 194(7.64) | 97(3.82) | 3,65(8) |
| 65 | 66(2.60) | 70(2.76) | 91(3.58) | 197(7.76) | 251(9.88) | 131(5.16) | 7,65(17) |
| 80 | 81(3.12) | 85(3.35) | 106(4.17) | 229(9.02) | 251(9.88) | 144 (5.67) | 10,55(23) |
| 100 | 100(3.94) | 104(4.10) | 119(4.69) | 243(9.57) | 332(13.07) | 172(6.77) | 19,15(42) |
| 英寸 | |||||||
| 0.50 | 9,4(0.37) | 12,7(0.50) | 25(0.98) | 88(3.46) | 132(5.20) | 64(2.52) | 0,75(1.5) |
| 0.75 | 15,8(0.62) | 19,1(0.75) | 25(0.98) | 101(3.98) | 132(5.20) | 69(2.72) | 0,85(2) |
| 1 | 22日2(0.87) | 25,4(1.00) | 50,5(1.99) | 114(4.49) | 165(6.50) | 69(2.72) | 1,00(2) |
| 1.50 | 34岁,9(1.37) | 38,1(1.50) | 50,5(1.99) | 139(5.47) | 194(7.64) | 88(3.46) | 2,20(5) |
| 2 | 47,6(1.87) | 50,8(2.00) | 64(2.52) | 155(6.10) | 194(7.64) | 97(3.82) | 3,65(8) |
| 2.50 | 60,3(2.37) | 63,5(2.50) | 77,5(3.05) | 197(7.76) | 251(9.88) | 131(5.16) | 7,65(17) |
| 3 | 72,9(2.87) | 76,1(3.00) | 91(3.58) | 229(9.02) | 251(9.88) | 144(5.67) | 10,55(23) |
| 4 | 97,6(3.85) | 101,6(4.00) | 119(4.69) | 243(9.57) | 332(13.07) | 172(6.77) | 19,15(42) |

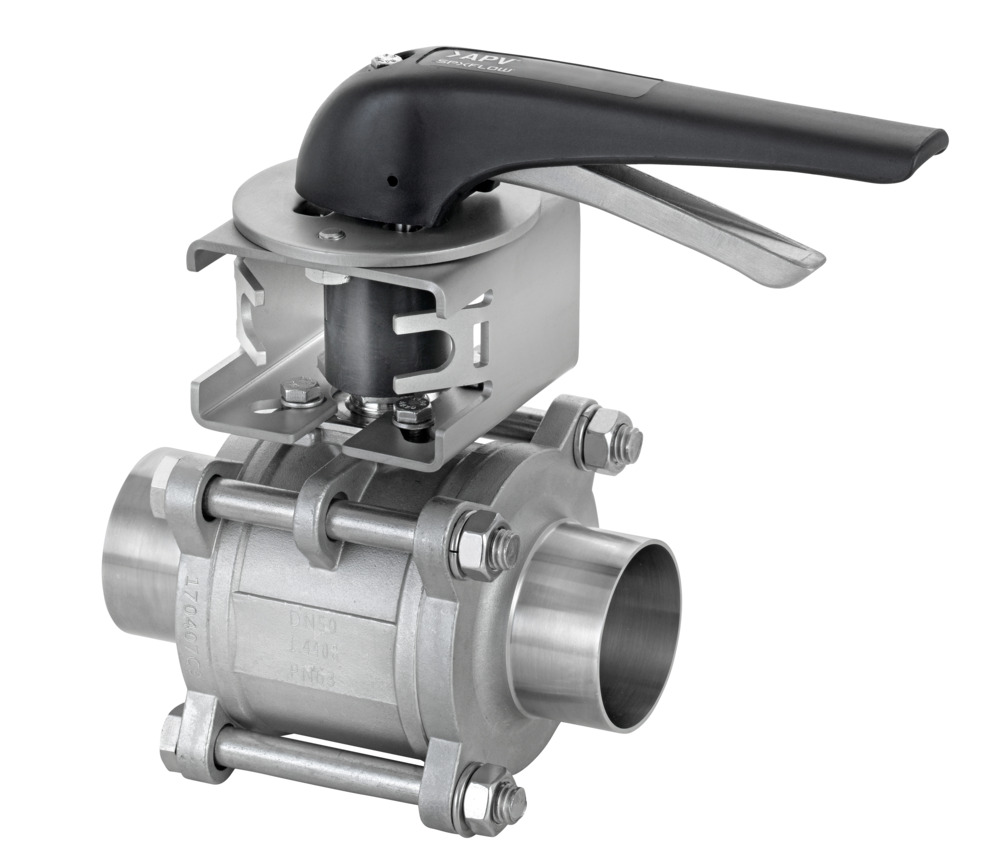

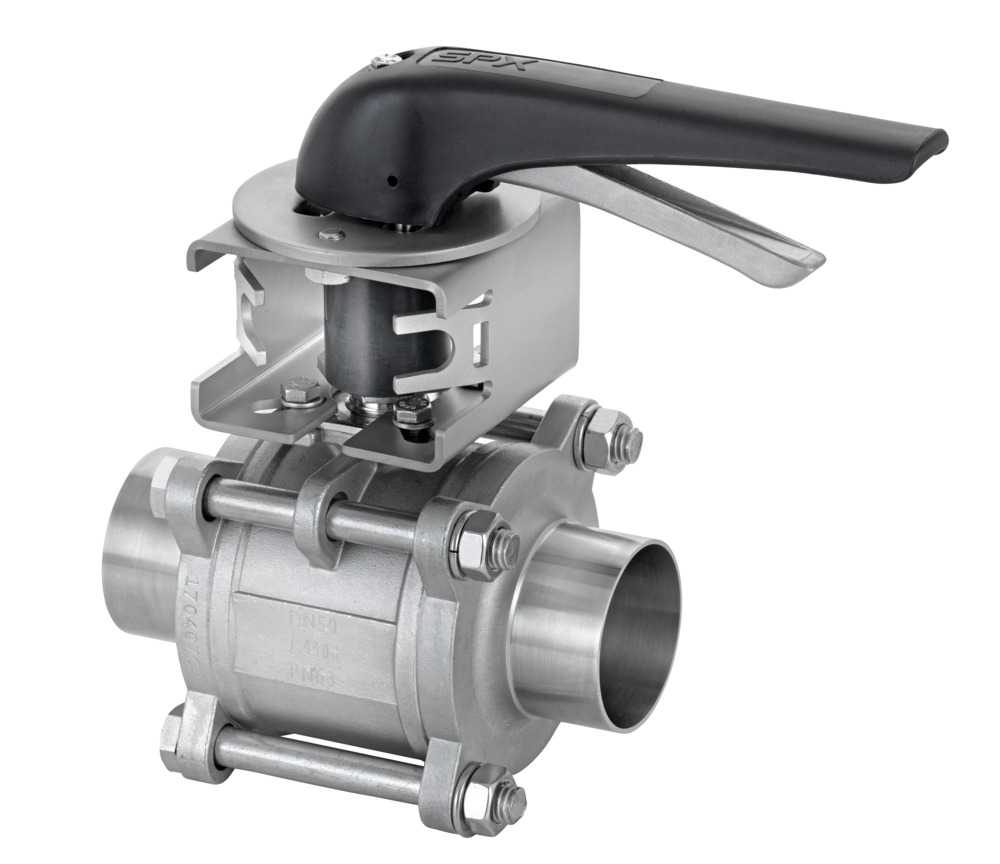

Blv1 - hl - dn15-100;0.50“- 4”
带反馈的手动球阀
|
|
| DN15-50；0.50" - 2.00" | DN65-100；2.50" - 4.00" |
|---|
| 尺寸毫米（英寸） | |||
阀门尺寸DN(英寸) |
H | L | 重量 千克（磅） |
|---|---|---|---|
| 15(0.50) | 132(5.20) | 165(6.50) | 4,9(11) |
| 20(0.75) | 137(5.39) | 165(6.50) | 5,1(11) |
| 25(1.00) | 140(5.51) | 165(6.50) | 5,3(11.5) |
| 40(1.50) | 154(6.06) | 165(6.50) | 6,4(14) |
| 50(2.00) | 162(6.38) | 165(6.50) | 7,8(17) |
| 65(2.50) | 234(9.21) | 251(9.88) | 17,9(39.5) |
| 80(3.00) | 247(9.72) | 251(9.88) | 20,8(46) |
| 100(4.00) | 275(10.83) | 332(13.07) | 38,2(84） |

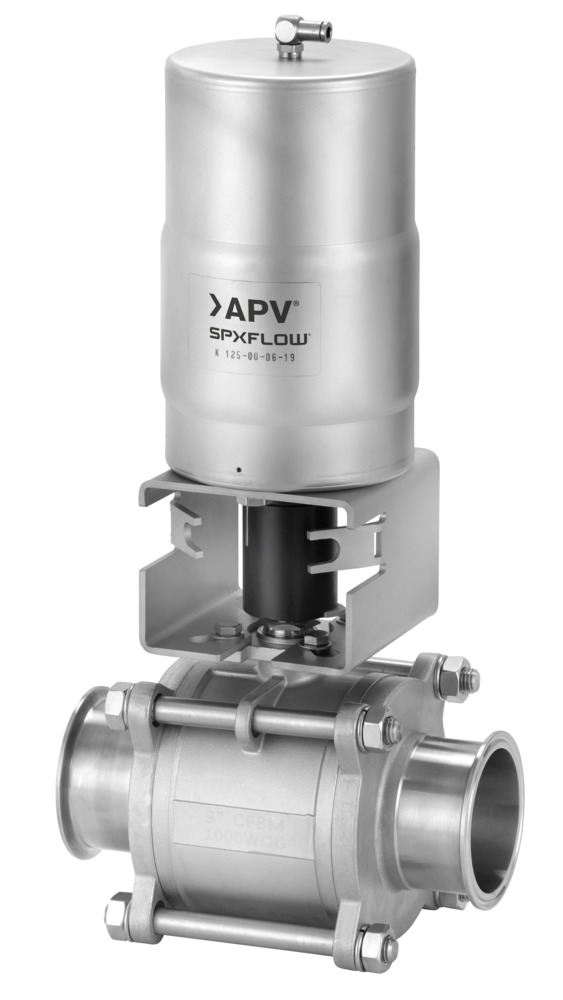

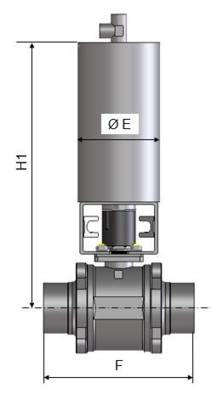

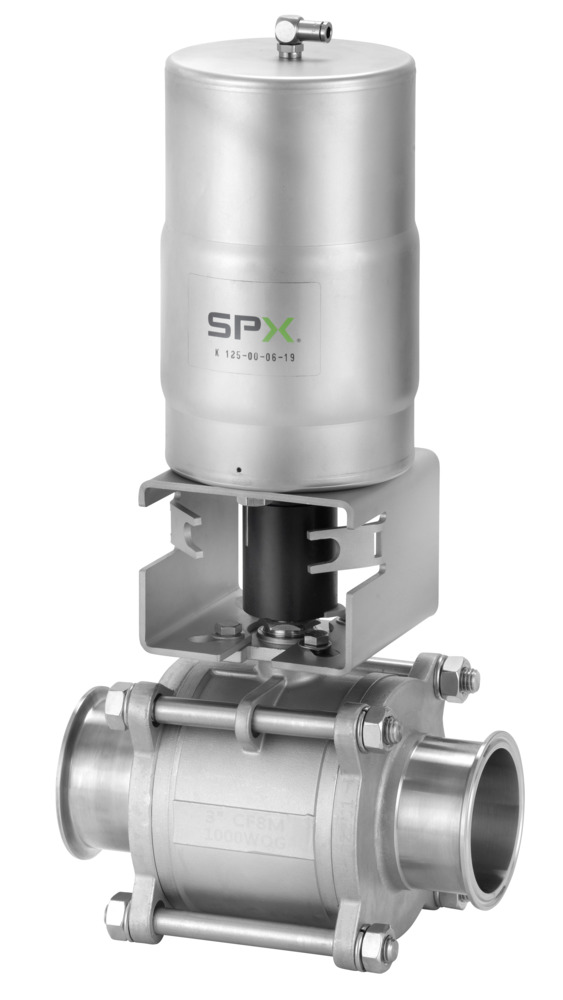

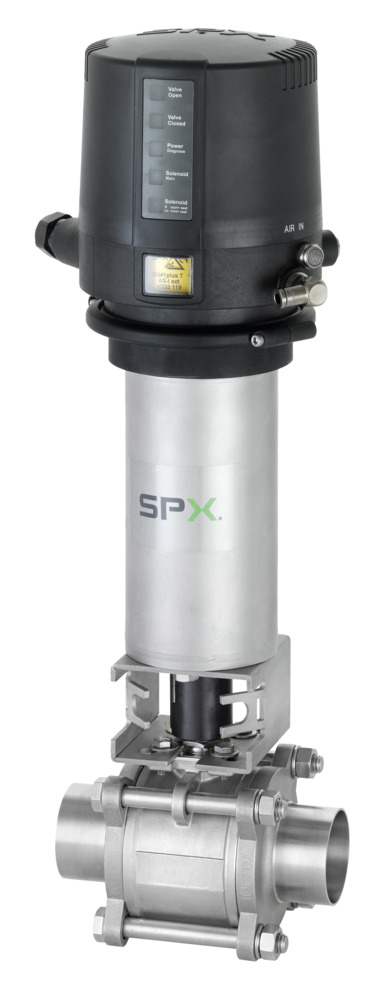

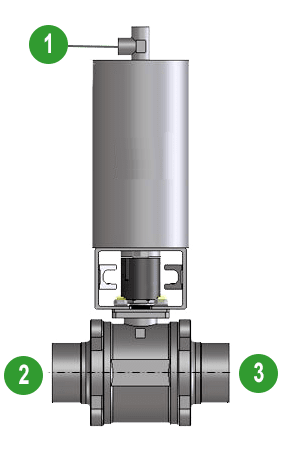

Blv1 - nc / fz - dn15-100;50“-4.00”
驱动球阀，带旋转执行器/控制单元
 |
 |
| 尺寸毫米（英寸） | ||||||
| 阀门尺寸 DN(英寸) |
F | E | H1 | 氢 | 重量 千克（磅） 无铜 |
重量 千克（磅） 用铜 |
|---|---|---|---|---|---|---|
| 15(0.50) | 88(3.46) | 85(3.35) | 250(9.84) | 429(16.89) | 3,7(8) | 4,9(11) |
| 20(0.75) | 101(3.98) | 85(3.35) | 255(10.03) | 434(17.09) | 3,9(8.5) | 5,1(11) |
| 25(1.00) | 114(4.49) | 85(3.35) | 258(10.16) | 437(17.20) | 4,1(9) | 5,3(11.5) |
| 40(1.50) | 139(5.47) | 85(3.35) | 272(10.71) | 451(17.76) | 5,2(11.5) | 6,4(14) |
| 50(2.00) | 155(6.10) | 85(3.35) | 280(11.02) | 459(18.07) | 6,6(14.5) | 7,8(17) |
| 65(2.50) | 197(7.76) | 135(5.31) | 382(15.04) | 561(22.09) | 16,7(39) | 17,9(39.5) |
| 80(3.00) | 229(9.02) | 135(5.31) | 392(15.43) | 571(22.48) | 19,6(43) | 20,8(46) |
| 100(4.00) | 243(9.57) | 189(7.44) | 453(17.83) | 632(24.88) | 37,0(81.5) | 38,2(84） |
