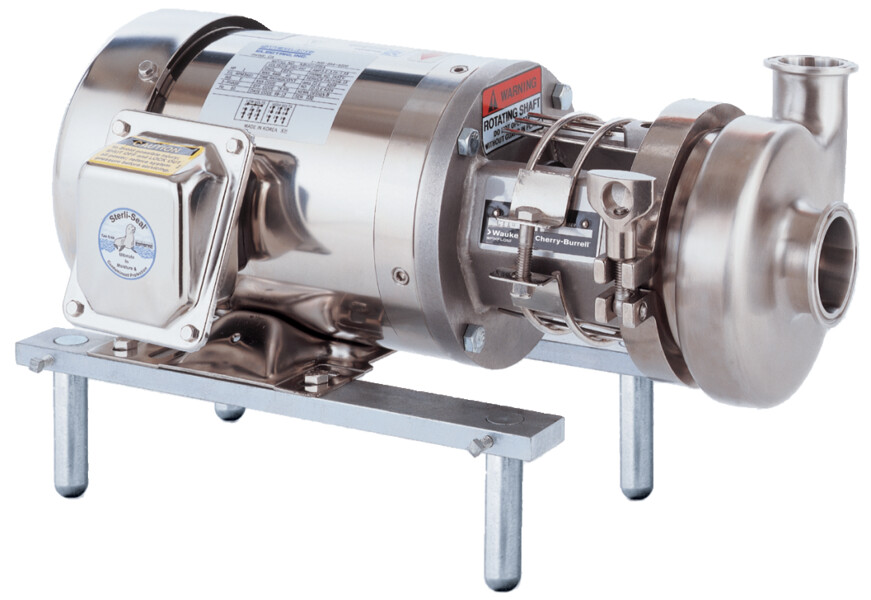

c系列-离心泵

产品类型:
泵/离心泵

多功能沃基肖c系列离心泵从沃基肖Cherry-Burrell找到广阔的应用在卫生和工业过程。这些崎岖的泵适应范围广泛的各种流条件下固体和液体与最小停机时间并提供长期服务。

在哪里买
特性

这个泵提供了强劲的性能和竞争力的价格/值在低频段的重型,离心泵的应用程序。它可以安装在一系列从进气压力升高而不用担心密封失败,即使有粘性的产品。

  • 液压平衡减少密封面的压力减少磨损,提高效率
  • 易清洗,开式叶轮提供流畅的泵的性能
  • 扩大入口可供大吸线
  • CIP标准功能
  • 与其他c系列品牌的泵和部分是可以互换的yabo北京赛车
  • 长寿命背面板和适配器,背面板(o形环)和适配器从固体棒料加工不锈钢优化套管密封寿命和耐蚀性。
  • 长寿命元件,所有“湿部”组件316 l不锈钢。
  • 3和CE认证

设计特点:

  • 304不锈钢适配器——标准、消除生锈、腐蚀和凿画传统碳钢的适配器。
  • 密封寿命更长,波密封脸上均匀加载spring提供了比单一的螺旋弹簧;液压平衡减少密封面的压力减少磨损和减少停机时间。
  • 快速、简单的记下不需要工具;快开、重型铸造夹保护套管;叶轮销保留的离心力。
  • 测试性能,每个泵经过严格测试之前发布航运。
  • 套管匹配工作,选择标准或扩大入口端口连接,满足您的管道系统。
  • CIP能力- - - - - -凹槽在叶轮/ CIP轴路线化学溶液为clean-in-place所有关键领域。yabo app
关键应用程序

食品厂

打者
脂肪和油
调味料
甜味剂
酵母浆
糖浆

乳制品

乳清
奶油、牛奶
加糖浓缩
RO /超滤系统

制药/化妆品

乳剂
提取
料浆
糖浆
高纯度水
注射用水(注射用水)
染料、醇
精油

化学/工业

洗涤剂
染料
Soap烈酒&解决方案yabo app
硝酸铵
丙醇
氯化钾
醋酸钠

规范

模型

入口

出口

最大叶轮大小
最大容量
最大的头
1750转
3500转
1750转
3500转
c - 100
1½”
(38毫米)
1”
(25毫米)
3.68”
(93毫米)
33流量
(7米³/小时)。
73流量
(17米³/小时)。
17英尺。
(5米)
55英尺。
(17美元)
c - 114
1½”
(38毫米)
1½”
(38毫米)
4.00”
(102毫米)
74流量
(17米³/小时)。
148流量
(34米³/小时)。
18英尺。
(5米)
74英尺。
(23米)
c - 114
2”
(51毫米)
1”
(38毫米)
4.00”
(102毫米)
84流量
(19米³/小时)。
180流量
(41米³/小时)。
17英尺。
(5米)
69英尺。
(21)
c - 216
2½”
(51毫米)
1½”
(38毫米)
6.00”
(152毫米)
145流量
(33米³/小时)。
280流量
(64米³/小时)。
42英尺。
(13)
169英尺。
(52米)
c - 216
2”
(64毫米)
1½”
(38毫米)
6.00”
(152毫米)
168流量
(38米³/小时)。
280流量
(64米³/小时)。
42英尺。
(13)
169英尺。
(52米)
c - 218
2”
(51毫米)
1½”
(38毫米)
8.00”
(203毫米)
217流量
(49米³/小时)。
300流量
(68米³/小时)。
78英尺。
(23米)
317英尺。
(97米)
c - 218
3”
(76毫米)
1½”
(38毫米)
8.00”
(203毫米)
230流量
(52米³/小时)。
305流量
(69米³/小时)。
76英尺。
(23米)
305英尺。
(93米)
c - 328
3”
(76毫米)
2”
(51毫米)
8.00”
(203毫米)
416流量
(94米³/小时)。
635流量
(144米³/小时)。
74英尺。
(23米)
304英尺。
(93米)
c - 328
4”
(102毫米)
2”
(51毫米)
8.00”
(203毫米)
460流量
(104米³/小时)。
900流量
(204米³/小时)。
74英尺。
(23米)
313英尺。
(95米)

产品规格

安装:

泵头安装C-face电机;腿包可选

额定容量:

  • 780 GPM (177 m3 / hr)

额定速度范围:

  • 1450年或2900年RPM-50HZ
  • 1750年或3500年RPM-60HZ

温度:到212°F (100°C)

电动机:

  • 标准C-face;3阶段,230/460伏特;1750年和3500年转
  • TEFC直冲式的责任,脚上
  • 其他类型的电机

材料规格

套管:

  • 316 l不锈钢

背面板:

  • 316 l不锈钢

叶轮:

  • 316 l不锈钢

端口连接:

  • 的时候标准
  • 我女
  • 斜座螺纹或不扩散核武器条约》(男性或女性)是可选的

密封类型:

  • D型密封、外部平衡(标准)
  • F型密封(D型级联密封冲洗)
  • DG型密封(夹在密封/座位)
  • E型密封(双机械)

注意:DG, F和c - 100 E密封不可用

旋转密封:

  • 碳(标准)
  • 碳化硅、碳化钨(可选)
  • DG密封阀座材料:碳化硅(标准)
  • 硅化石墨、陶瓷和碳化钨(可选)

弹性体:

  • 丁钠橡胶(标准)或氟橡胶(可选)

完成:

  • 卫生波兰32 ra(150粒)
维

模型c - 100



单位宽度高度

框架
一个
(毫米)
B
(毫米)
CP
(毫米)
J
(毫米)
E
(毫米)
l
(毫米)
高清
(毫米)
X
(毫米)		 Y
(毫米)		 Z
(毫米)
AA
(毫米)
AB
(毫米)
交流
(毫米)		 广告
(毫米)		 AE
(毫米)
56 tc
6.50 (165)
 9.49 (241)
17.60 (447)
6.85 (174)
2.99 (76)
2.76 (70)
5.47 (139)
 3.46 (88) 1.50 (38) 1.46 (37)
0.47 (12)
3.23 (82)
140 tc
 9.69 (246) 9.49 (241) 19.96 (507) 7.68 (195) 3.98 (101) 3.74 (95) 5.98 (152) 3.46 (88) 1.50 (38) 1.46 (37) 0.75 (19) 6.93 (176)
71 - b5 4.69 (119) 7.64 (194) 14.31 (364) 6.02 (153) 3.54 (90) 6.22 (158) 5.30 (135) 3.46 (88) 1.50 (38) 1.46 (37) 0.69 (18) 4.00 (102) 9.94 (253) 12.66
(322)		 9.80 (249)

流体的头

模型
进口吸
(毫米)
出口流量
(毫米)
c - 100
1.5 (38)
1 (25)

“S”夹连接。

注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

1.5 x 3.68“x 1模型c - 100 - 60 Hz泵曲线,95 - 07063 | |PDF

60 Hz - 3500 RPM曲线:

1.5 x 3.68“x 1模型c - 100 - 60 Hz泵曲线,95 - 07054 | |PDF

模型c - 114

单位宽度高度

框架
一个
(毫米)
B
(毫米)
CP
(毫米)
J
(毫米)
E
(毫米)
l
(毫米)
高清
(毫米)
X
(毫米)		 Y
(毫米)		 Z
(毫米)
AA
(毫米)
AB
(毫米)
交流
(毫米)		 广告
(毫米)		 AE
(毫米)
56 c
6.50 (165)
 9.49 (241)
16.34 (415)
10.35 (263)
2.99 (76)
6.22 (158)
5.47 (139)
 3.62 (92) 1.61 (41) 2.60 (66)
0.47 (12)
3.23 (82)
140 tc
 9.69 (246) 9.49 (241) 19.21 (488) 10.67 (271) 5.00 (127) 6.22 (158) 5.98 (152) 3.62 (92) 1.61 (41) 2.60 (66) 0.75 (19) 6.93 (176)
180 tc 11.61 (295) 11.42 (290) 22.24 (565) 13.39 (340) 5.47 (139) 6.77 (172) 6.97 (177) 3.62 (92) 1.61 (41) 2.60 (66) 0.75 (19) 7.87 (200)
71 - b5 / B14 4.69 (119) 7.64 (194) 17.90 (455) 9.61 (244) 3.54 (90) 6.22 (158) 5.30 (135) 3.62 (92) 1.61 (41) 2.60 (66) 0.69 (18) 4.00 (102) 9.94 (253) 12.66
(322)		 9.80 (249)
80 - b5 / B14 5.69 (145) 8.50 (216) 19.44 (494) 6.43 (163) 3.94 (100) 6.78 (172) 5.65 (144) 3.62 (92) 1.61 (41) 2.60 (66) 0.88 (22) 4.51 (115) 9.94 (253) 12.66
(322)		 10.00 (254)
90 - b5 / B14 6.61 (168) 9.31 (237) 20.22 (514) 10.61 (270) 3.94 (100) 6.78 (172) 6.04 (154) 3.62 (92) 1.61 (41) 2.60 (66) 0.88 (22) 5.12 (130) 9.94 (253) 12.66
(322)		 10.00 (254)

* AA =管道尺寸

流体的头

模型
吸
(毫米)
放电
(毫米)
c - 114
1.50(38)或2.00 (51)
1.50 (38)

“S”夹连接。

注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

1.5 " x 1.5 " x 4”模型c - 114 - 60 Hz泵曲线,95 - 07064 | |PDF

2“x 1.5”x 4”模型c - 114 - 60 Hz泵曲线,95 - 07065 | |PDF

60 Hz - 3500 RPM曲线:

1.5 " x 1.5 " x 4”模型c - 114 - 60 Hz泵曲线,95 - 07055 | |PDF

2“x 1.5”x 4”模型c - 114 - 60 Hz泵曲线,95 - 07056 | |PDF

50 Hz - 1450 RPM曲线:

1.5 " x 1.5 " x 4”模型c - 114 - 50 Hz泵曲线,95 - 07093 | |PDF

50 Hz - 2900 RPM曲线:

1.5 " x 1.5 " x 4”模型c - 114 - 50 Hz泵曲线,95 - 07097 | |PDF


模型c - 216

单位宽度高度

框架
一个
(毫米)
B
(毫米)
CP
(毫米)
J
(毫米)
E
(毫米)
l
(毫米)
高清
(毫米)
X
(毫米)		 Y
(毫米)		 Z
(毫米)
AA
(毫米)
AB
(毫米)
交流
(毫米)		 广告
(毫米)		 AE
(毫米)
56 c
 6.50 (165) 9.49 (241) 16.34 (415) 10.51 (267) 2.99 (76) 6.06 (154) 5.47 (139) 5.67 (144) 1.93 (49) 3.66 (93) 0.47 (12) 3.23 (82)
140 tc
 9.69 (246) 9.49 (241) 19.21 (488) 10.83 (275) 5.00 (127) 6.06 (154) 5.98 (152) 5.67 (144) 1.93 (49) 3.66 (93) 0.75 (19) 6.93 (176)
180 tc 11.61 (295) 11.42 (290) 22.24 (565) 12.20 (310) 5.47 (139) 6.69 (170) 6.97 (177) 5.67 (144) 1.93 (49) 3.66 (93) 0.75 (19) 7.87 (200)
210 tc 13.11 (333) 12.91 (328) 25.79 (655) 13.94 (354) 5.98 (152) 7.80 (198) 7.72 (196) 5.67 (144) 1.93 (49) 3.66 (93) 0.75 (19) 8.86 (225)
250 tc 14.50 (368) 15.00 (381) 31.02 (788) 14.50 (368) 10.00 (254) 8.50 (216) 8.74 (222) 5.67 (144) 1.93 (49) 3.66 (93) 0.98 (25) 9.49 (241)
80 - b5 / B14 5.69 (145) 8.50 (216) 19.66 (499) 10.59 (269) 3.94 (100) 6.69 (170) 5.65 (144) 5.67 (144) 1.93 (49) 3.66 (93) 0.88 (22) 4.51 (115) 9.94 (253) 12.66
(322)		 10.00 (254)
90 - b5 / B14 6.61 (168) 9.31 (237) 20.44 (519) 10.83 (275) 3.94 (100) 6.69 (170) 6.04 (154) 5.67 (144) 1.93 (49) 3.66 (93) 0.88 (22) 5.12 (130) 9.94 (253) 12.66
(322)		 10.00 (254)
100 - b5 / B14 7.87 (200) 10.41 (264) 23.28 (591) 12.23 (311) 5.51 (140) 7.81 (198) 6.44 (164) 5.67 (144) 1.93 (49) 3.66 (93) 1.06 (27) 5.87 (149) 12.11 (308) 15.53 (394) 12.20 (310)
112 - b5 / B14 7.87 (200) 10.94 (278) 23.28 (591) 12.56 (319) 5.51 (140) 7.81 (198) 6.91 (176) 5.67 (144) 1.93 (49) 3.66 (93) 1.06 (27) 7.37 (187) 14.27 (363) 19.00 (483) 14.20 (361)
132 - b5 / B14 9.56 (243) 12.56 (319) 30.26 (769) 13.94 (354) 5.51 (140) 8.50 (216) 7.70 (196) 5.67 (144) 1.93 (49) 3.66 (93) 1.06 (27) 7.38 (187) 14.27 (363) 19.00 (483) 14.20 (361)

* AA =管道尺寸

流体的头

模型
吸
(毫米)
放电
(毫米)
c - 216
2(51)或2.5 (63)
1.5 (38)

“S”夹连接。

注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。

60 Hz - 1750 RPM曲线:

2“x 1.5”x 6”模型c - 216 - 60 Hz泵曲线,95 - 07066 | |PDF

2.5 " x 1.5 " x 6”模型c - 216 - 60 Hz泵曲线,95 - 07067 | |PDF

60 Hz - 3500 RPM曲线:

2“x 1.5”x 6”模型c - 216 - 60 Hz泵曲线,95 - 07057 | |PDF

2.5 " x 1.5 " x 6”模型c - 216 - 60 Hz泵曲线,95 - 07058 | |PDF

50 Hz - 1450 RPM曲线:

2“x 1.5”x 6”模型c - 216 - 50 Hz泵曲线,95 - 07094 | |PDF

50 Hz - 2900 RPM曲线:

2“x 1.5”x 6”模型c - 216 - 50 Hz泵曲线,95 - 07098 | |PDF

模型c - 218

单位宽度高度

框架
一个
(毫米)
B
(毫米)
CP
(毫米)
J
(毫米)
E
(毫米)
l
(毫米)
高清
(毫米)
X
(毫米)		 Y
(毫米)		 Z
(毫米)
AA
(毫米)
AB
(毫米)
交流
(毫米)		 广告
(毫米)		 AE
(毫米)
140 tc
 9.69 (246) 9.49 (241) 19.21 (488) 10.98 (279) 5.00 (127) 6.30 (160) 5.98 (152) 5.47 (139) 1.93 (49) 4.72 (120) 0.75 (19) 6.93 (176)
180 tc
 11.61 (295) 11.42 (290) 22.24 (565) 12.28 (312) 5.00 (127) 6.93 (176) 6.97 (177) 5.47 (139) 1.93 (49) 4.72 (120) 0.75 (19) 7.87 (200)
210 tc 13.11 (333) 12.91 (328) 25.79 (655) 13.27 (337) 5.98 (152) 7.28 (185) 7.72 (196) 5.47 (139) 1.93 (49) 4.72 (120) 0.75 (19) 8.86 (225)
250 tc 14.49 (368) 15.00 (381) 31.02 (788) 14.65 (372) 10.00 (254) 8.19 (208) 8.74 (222) 5.47 (139) 1.93 (49) 4.72 (120) 0.98 (25) 9.49 (241)
280 tc 20.63 (524) 17.28 (439) 32.24 (819) 15.28 (388) 10.98 (279) 8.82 (224) 9.49 (241) 5.47 (139) 1.93 (49) 4.72 (120) 1.97 (50) 13.11 (333)
280年tsc 18.58 (472) 16.30 (414) 31.93 (811) 15.28 (388) 10.98 (279) 8.82 (224) 9.49 (241) 5.47 (139) 1.93 (49) 4.72 (120) 1.97 (50) 12.20 (310)
80 - b5 / B14 5.69 (145) 8.50 (216) 19.91 (506) 10.84 (275) 3.94 (100) 6.94 (176) 5.65 (144) 5.47 (139) 1.93 (49) 4.72 (120) 0.88 (22) 4.51 (115) 9.94 (253) 12.66
(322)		 10.00 (254)
90 - b5 / B14 6.61 (168) 9.31 (237) 20.69 (526) 11.08 (281) 3.94 (100) 6.94 (176) 6.04 (154) 5.47 (139) 1.93 (49) 4.72 (120) 0.88 (22) 5.12 (130) 9.94 (253) 12.66
(322)		 10.00 (254)
100 - b5 / B14 7.87 (200) 10.41 (264) 22.78 (579) 11.73 (298) 5.51 (140) 7.31 (186) 6.44 (164) 5.47 (139) 1.93 (49) 4.72 (120) 1.06 (27) 5.87 (149) 12.11 (308) 15.53 (395) 12.20 (310)
112 - b5 / B14 7.87 (200) 10.94 (278) 22.78 (579) 12.06 (306) 5.51 (140) 7.31 (186) 6.91 (176) 5.47 (139) 1.93 (49) 4.72 (120) 1.06 (27) 5.87 (149) 14.27 (363) 19.00 (483) 14.20 (361)
132 - b5 / B14 9.56 (243) 12.56 (319) 29.95 (761) 13.63 (346) 5.51 (140) 8.19 (208) 7.70 (196) 5.47 (139) 1.93 (49) 4.72 (120) 1.06 (27) 7.37 (187) 14.27 (363) 19.00 (483) 14.20 (361)
160 - b5 / B14 12.94 (329) 15.44 (392) 32.66 (830) 15.88 (403) 8.27 (210) 9.69 (246) 8.80 (224) 5.47 (139) 1.93 (49) 4.72 (120) 1.38 (35) 9.51 (242) 19.00 (483) 27.11 (689) 18.50 (470)

* AA =管道尺寸

流体的头

模型
吸
(毫米)
放电
(毫米)
c - 218
2.00(51)或3.00 (76)
1.50 (38)

“S”夹连接。

注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

2”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07068 | |PDF

3”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07069 | |PDF

60 Hz - 3500 RPM曲线:

2”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07059 | |PDF

3”x 1.5“×8”模型c - 218 - 60 Hz泵曲线,95 - 07060 | |PDF

50 Hz - 1450 RPM曲线:

2”x 1.5“×8”模型c - 218 - 50 Hz泵曲线,95 - 07095 | |PDF

50 Hz - 2900 RPM曲线:

2”x 1.5“×8”模型c - 218 - 50 Hz泵曲线,95 - 07099 | |PDF

模型c - 328

单位宽度高度

框架
一个
(毫米)
B
(毫米)
CP
(毫米)
J
(毫米)
E
(毫米)
l
(毫米)
高清
(毫米)
X
(毫米)		 Y
(毫米)		 Z
(毫米)
AA
(毫米)
AB
(毫米)
交流
(毫米)		 广告
(毫米)		 AE
(毫米)
180 tc
 11.61 (295) 11.42 (290) 22.24 (565) 12.28 (312) 5.00 (127) 6.93 (176) 6.97 (177) 5.47 (139) 2.24 (57) 4.72 (120) 0.75 (19) 7.87 (200)
210 tc 13.11 (333) 12.91 (328) 25.79 (655) 13.27 (337) 5.98 (152) 7.28 (185) 7.72 (196) 5.47 (139) 2.24 (57) 4.72 (120) 0.75 (19) 8.86 (225)
250 tc 14.49 (368) 15.00 (381) 31.02 (788) 14.65 (372) 10.00 (254) 8.19 (208) 8.74 (222) 5.47 (139) 2.24 (57) 4.72 (120) 0.98 (25) 9.49 (241)
280 tc 20.63 (524) 17.28 (439) 32.56 (827) 15.93 (396) 10.98 (279) 8.82 (224) 9.49 (241) 5.47 (139) 2.24 (57) 4.72 (120) 1.97 (50) 13.11 (333)
280年tsc 18.58 (472) 16.30 (414) 32.24 (819) 15.93 (396) 10.98 (279) 8.82 (224) 9.49 (241) 5.47 (139) 2.24 (57) 4.72 (120) 1.97 (50) 12.20 (310)
320 tc 23.11 (587) 20.98 (533) 35.43 (900) 17.13 (435) 11.97 (304) 9.69 (246) 10.47 (266) 5.47 (139) 2.24 (57) 4.72 (120) 1.97 (50) 14.09 (358)
320年tsc 23.11 (587) 20.98 (533) 35.43 (900) 17.13 (435) 11.97 (304) 9.69 (246) 10.47 (266) 5.47 (139) 2.24 (57) 4.72 (120) 1.97 (50) 14.09 (358)
80 - b5 / B14 12.94 (329) 15.44 (392) 32.66 (830) 15.88 (403) 8.27 (210) 9.69 (246) 8.80 (224) 5.47 (139) 2.24 (57)) 4.72 (120) 1.38 (35) 9.51 (242) 19.00 (483) 27.11 (689) 18.50 (470)
90 - b5 / B14 6.61 (168) 9.31 (237) 21.00 (533) 11.39 (289) 3.94 (100) 6.94 (176) 6.94 (176) 5.47 (139) 2.24 (57) 4.72 (120) 0.88 (22) 5.12 (130) 5.12 (130) 12.66
(322)		 10.00 (254)
100 - b5 / B14 7.87 (200) 10.41 (264) 23.09 (587) 12.04 (306) 5.51 (140) 7.31 (186) 6.44 (164) 5.47 (139) 2.24 (57) 4.72 (120) 1.06 (27) 5.87 (149) 12.11 (308) 15.53 (395) 12.20 (310)
112 - b5 / B14 7.87 (200) 10.94 (278) 23.09 (587) 12.37 (314) 5.51 (140) 7.31 (186) 6.91 (176) 5.47 (139) 2.24 (57) 2.24 (57) 1.06 (27) 5.87 (149) 14.27 (363) 19.00 (483) 14.21 (361)
132 - b5 / B14 9.56 (243) 12.56 (319) 30.26 (769) 13.94 (354) 5.51 (140) 8.19 (208) 7.70 (196) 5.47 (139) 2.24 (57) 4.72 (120) 1.06 (27) 7.37 (187) 14.27 (363) 19.00 (483) 14.20 (361)
160 - b5 / B14 12.94 (329) 15.44 (392) 32.97 (837) 16.19 (411) 8.27 (210) 9.69 (246) 8.80 (224) 5.47 (139) 2.24 (57) 4.72 (120) 1.37 (35) 9.51 (242) 19.00 (483) 27.11 (689) 18.50 (470)
180 - b5 / B14 15.56 (395) 17.14 (435) 35.14 (893) 16.70 (424) 9.49 (241) 9.69 (246) 9.59 (244) 5.47 (139) 2.24 (57) 4.72 (120) 2.01 (51) 13.12 (333)

* AA =管道尺寸

流体的头

模型
吸
(毫米)
放电
(毫米)
c - 328
3.00(76)或4.00 (102)
2.00 (51)

“S”夹连接。

注意:只供参考尺寸。联系你WCB代表是否需要更详细的测量。

注意:沃基肖Cherry-Burrell (WCB)曲线的目的是作为援助的初步选择泵由经过培训合格的工程师。所有的选择都必须由授权WCB人员下订单之前。WCB不负责导致未经授权的或不正确的选择使用这些曲线。

60 Hz - 1750 RPM曲线:

3 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07070 | |PDF

4 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07071 | |PDF

60 Hz - 3500 RPM曲线:

3 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07061 | |PDF

4 * 2 * 8”模型c - 328 - 60 Hz泵曲线,95 - 07062 | |PDF

50 Hz - 1450 RPM曲线:

3 * 2 * 8”模型c - 328 - 50 Hz泵曲线,95 - 07096 | |PDF

50 Hz - 2900 RPM曲线:

3 * 2 * 8”模型c - 328 - 50 Hz泵曲线,95 - 07100 | |PDF

选项
叶轮的选项

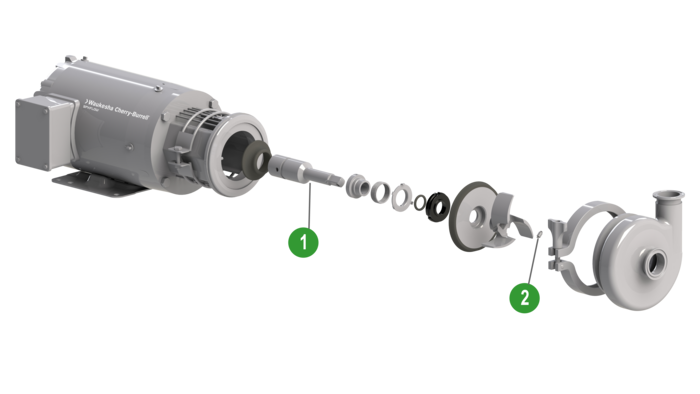

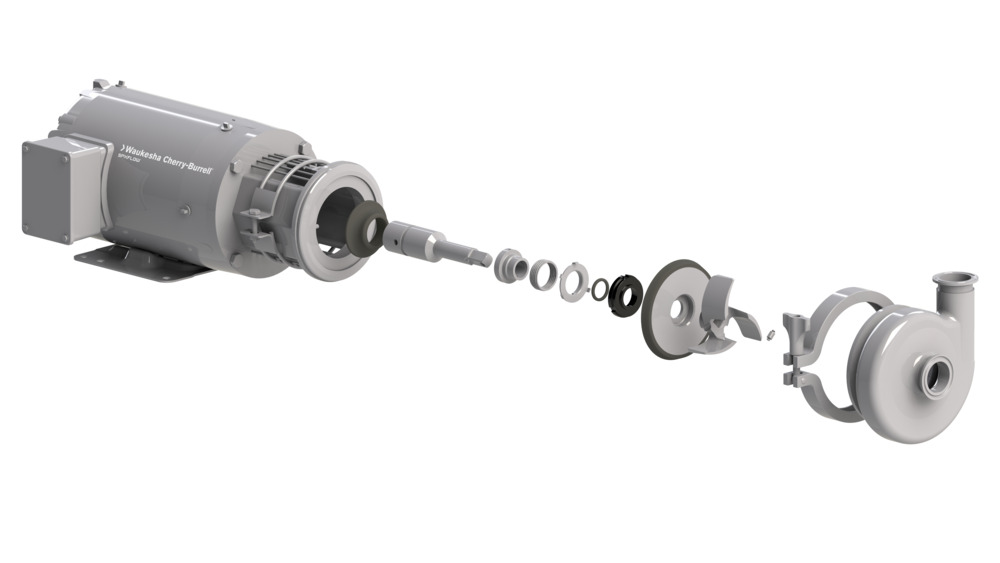

销叶轮设计

没有标准维护所需工具

  1. 固定的存根轴
  2. 销

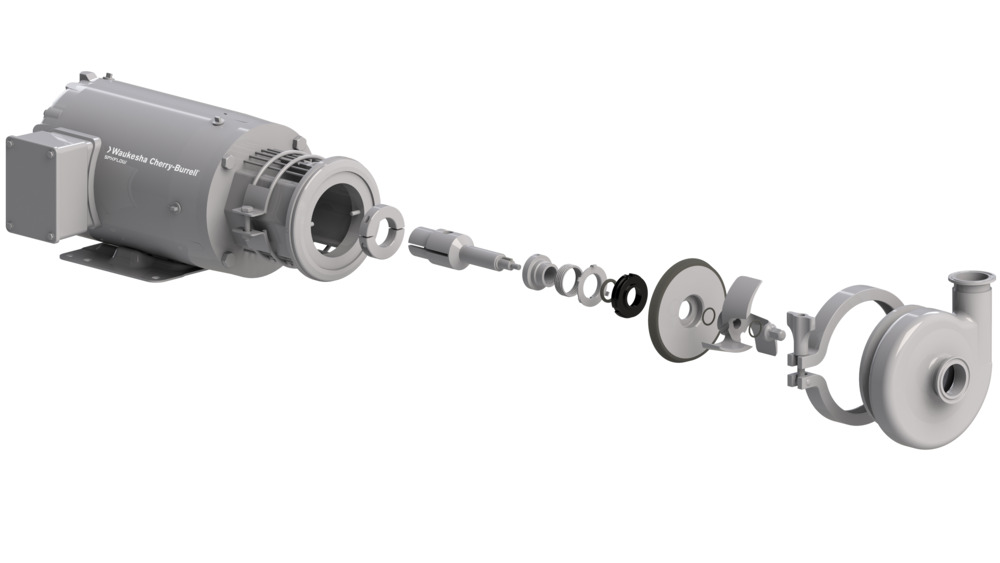

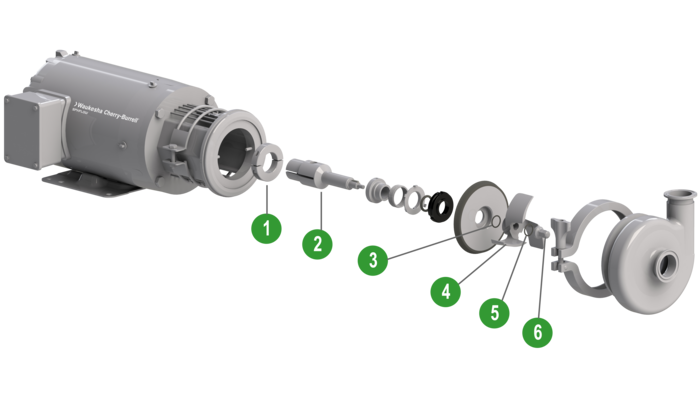

密封叶轮设计

  • 改进的集中性减少振动
  • 封装圆顶螺母消除磨损叶轮和轴之间
  • 相同的固定泵密封选项
  • 复古包可用——三元乙丙橡胶和FKM弹性体标准
  • 更适合具有挑战性的应用程序设计
  1. 领
  2. 螺纹存根轴
  3. o形环
  4. 叶轮
  5. o形环
  6. 螺母

密封的选择

用于固定和密封叶轮的设计。

D型
外部平衡密封

这个多才多艺的,可靠的密封发现卫生和工业应用中广泛使用。密封材料是碳固定不锈钢旋转。

DG型
大象密封座

这封是理想的应用程序,需要耐腐蚀或磨料或non-lubricating产品。总干事利用D型旋转密封组件;然而,固定密封阀座材料碳化硅,是可逆的长座位的生活。

E型
双端面机械密封

这个双端面机械密封可以加压冲洗媒体和排放到下水道。理想的真空,高温、磨料或non-lubricating应用程序。

F型
外部平衡,水级联密封

当密封类型D应用包括产品温度达到212°F (100°c)或真空超过14“Hg(355毫米汞柱),F是密封类型的选择。它包括添加水级联大会,不断刷新密封区域。

配件

波春天

  • 波弹簧保持均匀加载密封脸上长时间密封服务

性能
离心泵曲线指示| |PDF

模型c - 100

c系列-模型c - 100 - 1.5 x 3.68“x 1 - 1750 RPM - 60 Hz - 95 - 07063 | |PDF
c系列-模型c - 100 - 1.5 x 3.68“x 1 - 3500 RPM - 60 Hz - 95 - 07054 | |PDF

模型c - 114

c系列-模型c - 114 - 1.5 " x 1.5 " x 4”- 1450 RPM - 50 Hz - 95 - 07093 | |PDF
c系列-模型c - 114 - 1.5 " x 1.5 " x 4”- 1750 RPM - 60 Hz - 95 - 07064 | |PDF
c系列-模型c - 114 - 2 x 4“x 1.5 - 1750 RPM - 60 Hz - 95 - 07065 | |PDF
c系列-模型c - 114 - 1.5 " x 1.5 " x 4”- 2900 RPM - 50 Hz - 95 - 07097 | |PDF
c系列-模型c - 114 - 1.5 " x 1.5 " x 4”- 3500 RPM - 60 Hz - 95 - 07055 | |PDF
c系列-模型c - 114 - 2 x 4“x 1.5 - 3500 RPM - 60 Hz - 95 - 07056 | |PDF

模型c - 216

c系列-模型c - 216 - 2 x 6“x 1.5 - 1450 RPM - 50 Hz - 95 - 07094 | |PDF
c系列-模型c - 216 - 2 x 6“x 1.5 - 1750 RPM - 60 Hz - 95 - 07066 | |PDF
c系列-模型c - 216 - 2.5 " x 1.5 " x 6”- 1750 RPM - 60 Hz - 95 - 07067 | |PDF
c系列-模型c - 216 - 2 x 6“x 1.5 - 2900 RPM - 50 Hz - 95 - 07098 | |PDF
c系列-模型c - 216 - 2 x 6“x 1.5 - 3500 RPM - 60 Hz - 95 - 07057 | |PDF
c系列-模型c - 216 - 2.5 " x 1.5 " x 6”- 3500 RPM - 60 Hz - 95 - 07058 | |PDF

模型c - 218

c系列-模型c - 218 - 2×8“x 1.5 - 1450 RPM - 50 Hz - 95 - 07095 | |PDF
c系列-模型c - 218 - 2×8“x 1.5 - 1750 RPM - 60 Hz - 95 - 07068 | |PDF
c系列-模型c - 218 - 3×8“x 1.5 - 1750 RPM - 60 Hz - 95 - 07069 | |PDF
c系列-模型c - 218 - 2×8“x 1.5 - 2900 RPM - 50 Hz - 95 - 07099 | |PDF
c系列-模型c - 218 - 2×8“x 1.5 - 3500 RPM - 60 Hz - 95 - 07059 | |PDF
c系列-模型c - 218 - 3×8“x 1.5 - 3500 RPM - 60 Hz - 95 - 07060 | |PDF

模型c - 328

c系列-模型c - 328 - 3×8“x 2 - 1450 RPM - 50 Hz - 95 - 07096 | |PDF
c系列-模型c - 328 - 3×8“x 2 - 1750 RPM - 60 Hz - 95 - 07070 | |PDF
c系列-模型c - 328 - 4 x 8“x 2 - 1750 RPM - 60 Hz - 95 - 07071 | |PDF
c系列-模型c - 328 - 3×8“x 2 - 2900 RPM - 50 Hz - 95 - 07100 | |PDF
c系列-模型c - 328 - 3×8“x 2 - 3500 RPM - 60 Hz - 95 - 07061 | |PDF
c系列-模型c - 328 - 4 x 8“x 2 - 3500 RPM - 60 Hz - 95 - 07062 | |PDF
yabo体育首页SPX流提供了一个在线离心泵选择器工具,PUMP-FLO连接。
请登录或创建您的帐户APV离心泵和正确的大小。

图纸和模型

c系列-模型c - 100 .5hp 56 c 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 .75hp 56 c 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 1惠普56 c 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 hp 143 tc 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 1.5 hp 56 c 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 1.5 hp 145 tc 1.5 x 1的时候一步 为邮政编码
c系列-模型c - 100 hp 145 tc 1.5 x 1的时候一步 为邮政编码

c系列模型c - 114 .5hp 56 c 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 .5hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 .75hp 56 c 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 .75hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1惠普56 c 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1惠普56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1惠普143 tc 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1惠普143 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1.5 hp 56 c 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1.5 hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1.5 hp 145 tc 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 1.5 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 hp 145 tc 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 2 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 3 hp 145 tc 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 3 h 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 114 5 hp 184 tc 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 114 5 hp 145 tc 2 x 1.5的时候一步 为邮政编码

c系列模型c - 216 .5hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 .5hp 56 c 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 .75hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 .75hp 56 c 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1惠普56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1惠普56 c 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1惠普143 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1惠普143 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1.5 hp 56 c 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1.5 hp 56 c 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1.5 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 1.5 hp 145 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 2 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 hp 145 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 3 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 3 hp 145 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 3 hp 182 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 3 hp 182 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 5 hp 182 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 5 hp 182 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 7.5 hp 213 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 7.5 hp 213 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 hp 215 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 hp 215 tc 2.5 x 1.5的时候一步 为邮政编码
c系列模型c - 216 hp 215 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 216 hp 215 tc 2.5 x 1.5的时候一步 为邮政编码

c系列模型c - 218 1.5 hp 145 tc 2 x 1.5的时候一步 为邮政编码
惠普145 tc 3 c系列模型c - 218 1.5 x 1.5的时候一步 为邮政编码
c系列模型c - 218 2 hp 145 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 2 hp 145 tc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 3 hp 182 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 3 hp 182 tc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 5 hp 184 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 5 hp 184 tc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 7.5 hp 213 tc 2 x 1.5的时候一步 为邮政编码
惠普213 tc 3 c系列模型c - 218 7.5 x 1.5的时候一步 为邮政编码
c系列模型c - 218 hp 215 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 hp 215 tc 3 x 1.5的时候一步 为邮政编码
c系列modelc 15 - 218 hp 215 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 hp 215 tc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 20 hp 254 tc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 20 hp 254 tc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 25 hp 284 tsc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 25 hp 284 tsc 3 x 1.5的时候一步 为邮政编码
c系列模型c - 218 hp 286 tsc 2 x 1.5的时候一步 为邮政编码
c系列模型c - 218 hp 286 tsc 3 x 1.5的时候一步 为邮政编码

c系列模型c - 328 3 hp 182 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 3 hp 182 tc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 5 hp 184 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 5 hp 184 tc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 7.5 hp 213 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 7.5 hp 213 tc 4 x 2的时候一步 为邮政编码
c系列modelc - 328 hp 215 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 hp 215 tc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 hp 215 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 hp 215 tc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 20 hp 256 tc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 20 hp 256 tc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 25 hp 284 tsc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 25 hp 284 tsc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 hp 286 tsc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 hp 286 tsc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 40 hp 324 tsc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 40 hp 324 tsc 4 x 2的时候一步 为邮政编码
c系列模型c - 328 50 326年惠普tsc 3 x 2的时候一步 为邮政编码
c系列模型c - 328 50 326年惠普tsc 4 x 2的时候一步 为邮政编码
下载
宣传册
跳频- 1735卫生离心泵c系列 为我们 为西文
手册
95 - 03008年卫生离心泵c系列NEMA 为我们 为西文
95 - 03008年卫生离心泵c系列IEC 为GB 为西文 为它
95 - 03047离心泵车组装 为我们
