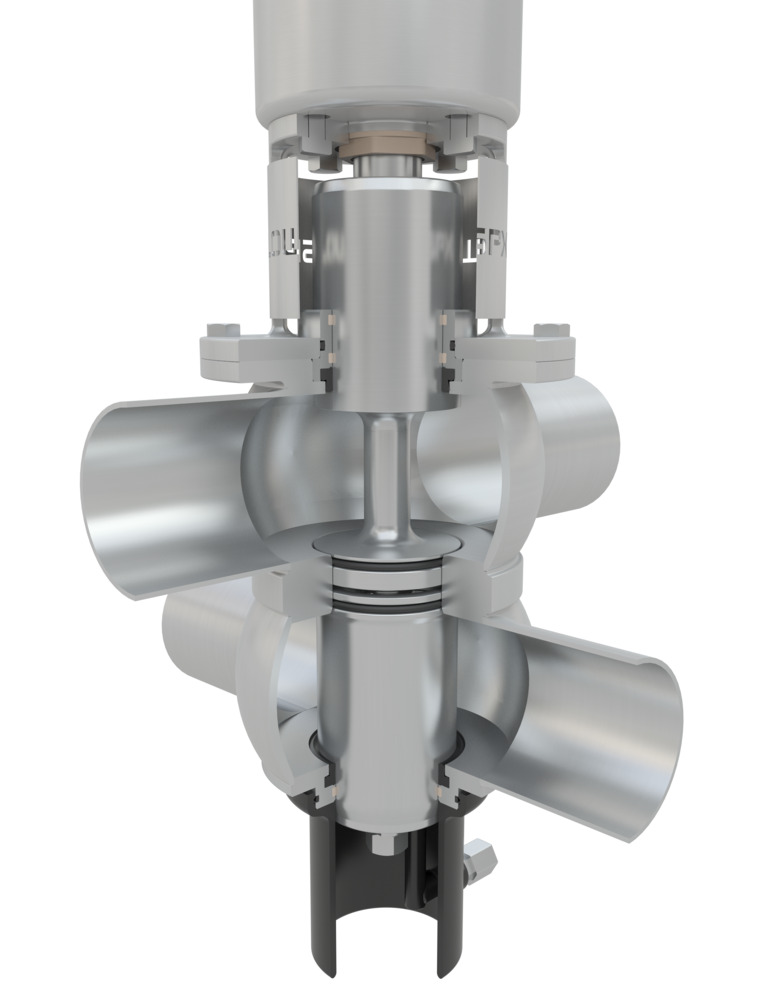

下一代混合防气阀技术是APV和Waukesha Cherry-Burrell工艺技术持续发展的结果。用于不同流体的可靠分离,D4系列有助于满足当今客户在食品饮料、乳品、个人护理和酿造工艺行业的生产灵活性、提高生产率、快速投资回报(ROI)和提高产品质量方面的需求。亚博 下载
高价值、低生命周期成本:
- 分层的模型范围有助于提高ROI,并与客户预算保持一致
- 所有内置的标准功能都具有非凡的价值
- 在多个尺寸范围使用相同的密封套件降低库存成本:DN40-DN65(1.5-3.0)和DN80-DN100 (4.0)
- 减少CIP损失,提高成本节约
- 风量和送风要求低

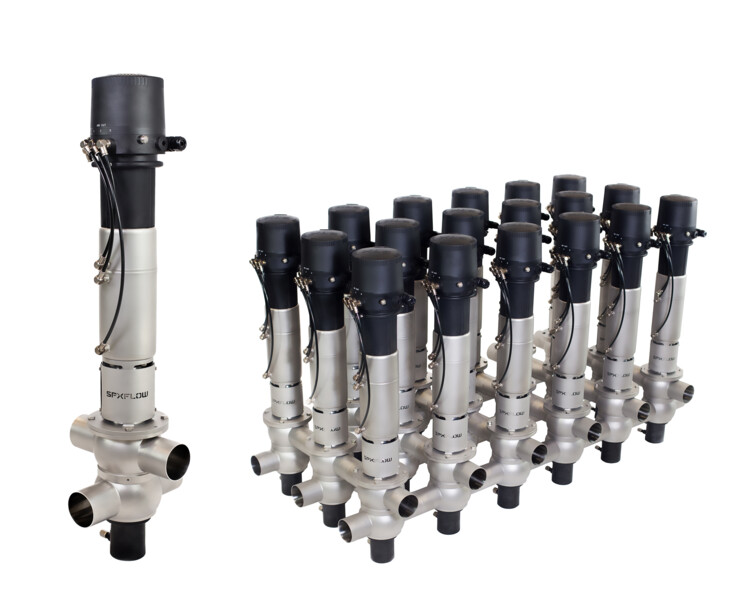

- 长壳体端口便于歧管的构建
- 整体轴封冲洗减少了对外部管道的需要
- 替换插件可轻松升级现有安装
可靠性能

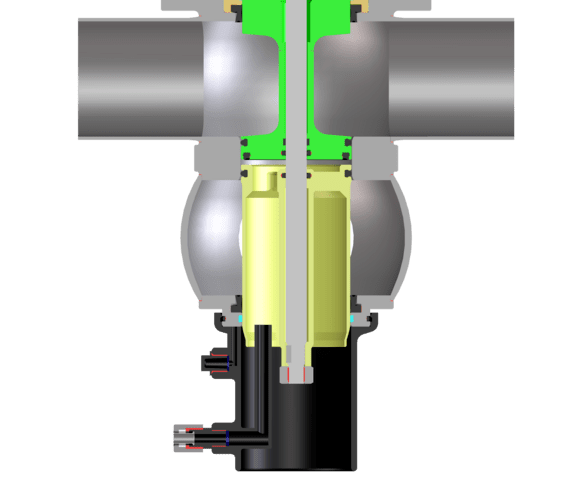

- 完全平衡的设计有助于防止液压堵塞,承受压力峰值,并实现灵活的流动方向而无砰击
- 整体重量轻,无需起吊工具即可支撑搬运
- 薄型不锈钢致动器完全封闭,防止流体进入
- 自动化操作的控制单元和总线通信范围
- 拆卸和维修不需要压缩空气
除尘力
- 设计符合最新的卫生标准
- 标准型腔喷雾清洗
- 广泛清洗产品接触密封件
利益

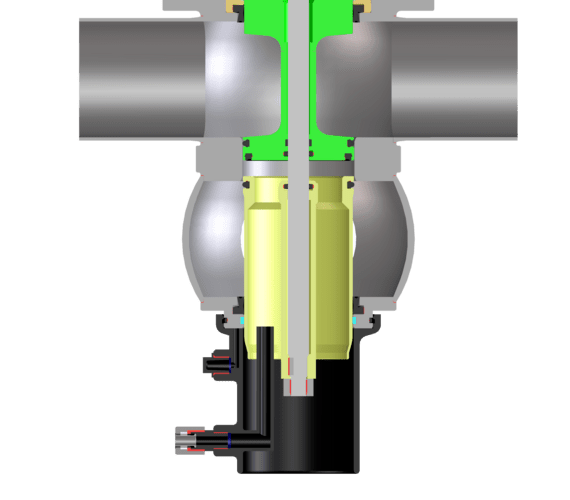

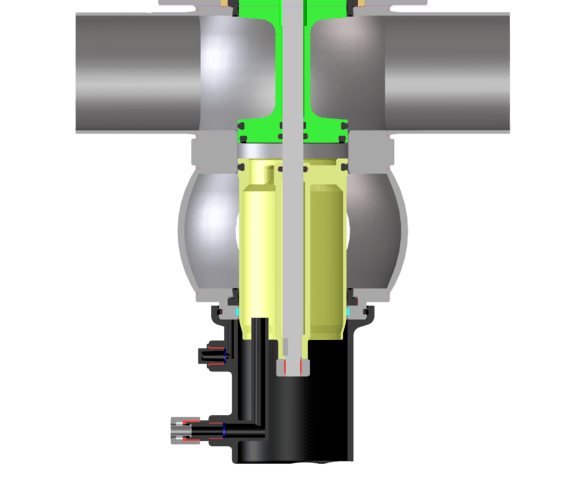

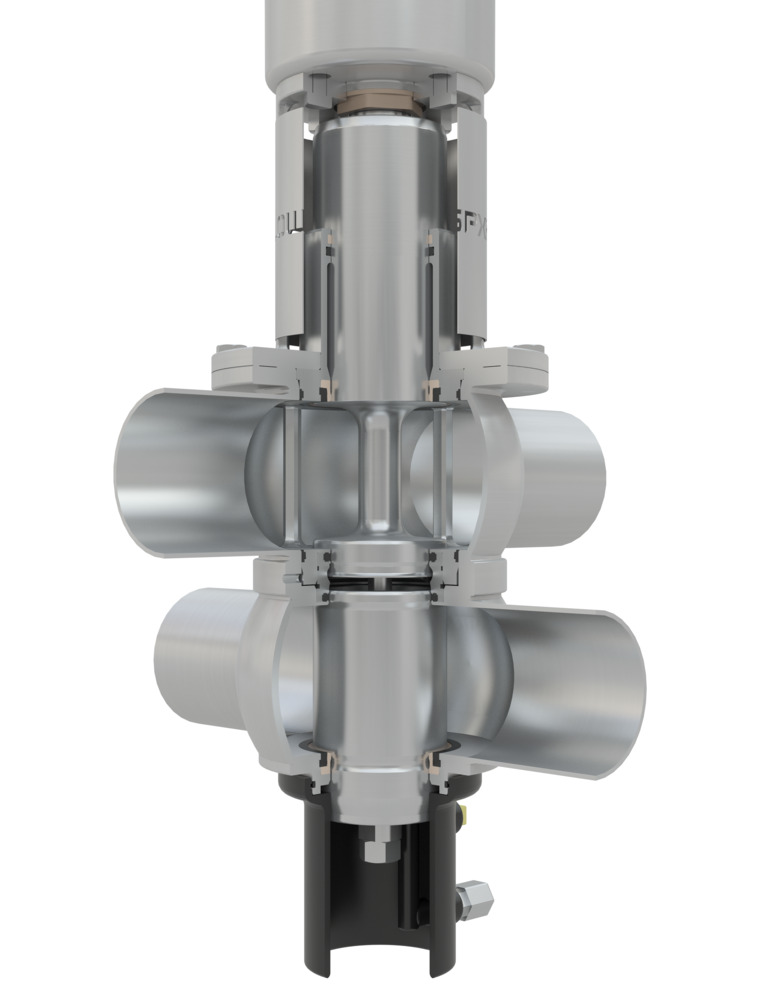

阀门类型 | 特色 | 利益 | |
---|---|---|---|
D4 | 1 | 径向密封设计可减少切换过程中的产品流体损失 | -产品成本节约 -更清洁的工作环境 |
座椅提升(SL)或非座椅提升(NSL)执行器的选择 | 模块化设计,可满足多种清洁性和功能性需求 | ||
危险等级选项可用(ATEX 1区或2区) | 在关键应用中提供安全操作 | ||
DA4 | 2 | 集成上下轴封和平衡器冲洗 | -广泛清洁产品接触表面 -有助于减少外部冲洗管道 |
3. | 在座椅提升过程中,金属孔控制CIP流量 | 减少化学和水损失消耗 | |
更换插件安装到现有DA3+外壳中 | 使用改进的功能轻松升级到下一代 | ||
D4和DA4 | 4 | 开放轭设计 | -减少从产品区到致动器的热传递 -提供损坏轴封的目视检漏 -提供安全防护装置以减少夹点 |
5 | 壳体嵌件的螺栓法兰连接 | -重型,安全连接 -可靠和受控的阀门插入件的组装和拆卸 |
|
6 | 长端口,以简化歧管构建 | 有助于减少阀芯和焊缝,以简化歧管的构建 | |
整个范围内仅使用两种尺寸的密封套件:DN40-DN65(1.5“-3.0”)和DN80-DN100(4.0”) | 减少库存和维护成本 | ||
全集成传感器,检测所有关键位置 | -没有暴露在冲洗和错误处理下的外部电线 额外的安全措施,在清洗过程中监控阀座位置 |
||
维修时不需要压缩空气 | 维护方便快捷 | ||
7 | 平衡上下轴(标准配置) | -无液压阻塞 -抗压力尖峰 -通过阀门的任意流向(从上到下或从下到上)的灵活性,无水击 |
|
减少排放的清洗液损失 | -节约化学和水 -更清洁的环境,减少化学品和液体溢出地板 |
||
8 | 大分离腔排水口 | 降低产品风险,防止可能导致交叉污染的压力积聚 | |
9 | 冲洗腔喷淋固定连接(标准) | -强化清洗 -当全CIP不可用时,清除分离腔中的残余介质 —在阀门维护期间,无需拆卸硬管冲洗即可使用 |
|
总重量轻 | 易于维护 |

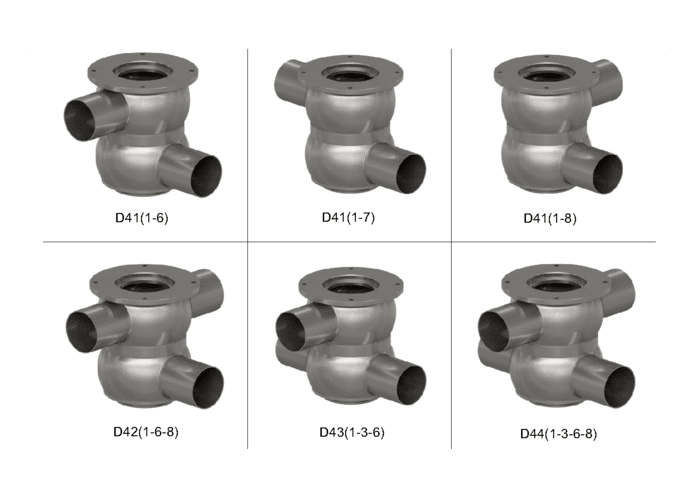

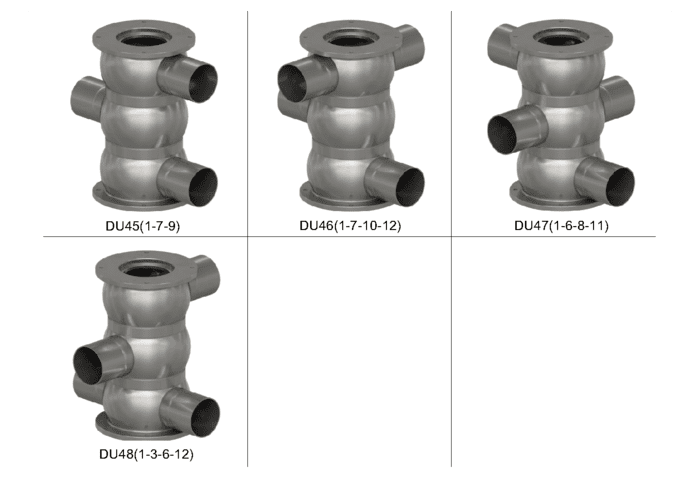

D4
尺寸毫米 | 一个 | A1 | B | ø达 | ø迪 | F | H | l | L1 | X* | Y* |
DN | |||||||||||
40 | 483 | 566 | 120 | 41 | 38 | 125 | 63 | 666 | 749 | 820 | 200 |
50 | 487 | 570 | 126 | 53 | 50 | 125 | 75 | 688 | 771 | 830 | 218 |
65 | 495 | 578 | 134 | 70 | 66 | 125 | 91 | 720 | 803 | 840 | 242 |
80 | 583 | 666 | 146 | 85 | 81 | 142.5 | 106 | 835 | 918 | 930 | 274 |
100 | 593 | 676 | 156 | 104 | 100 | 142.5 | 125 | 874 | 957 | 940 | 303 |
125 | 677 | 760 | 179 | 129 | 125 | 150 | 150 | 1006 | 1089 | 1030 | 350 |
150 | 725 | 793 | 194 | 154 | 150 | 150 | 175 | 1094 | 1162 | 1075 | 390 |
英寸 | |||||||||||
1.5 | 485 | 568 | 119 | 38.1 | 34.8 | 125 | 63 | 667 | 750 | 820 | 197 |
2 | 488 | 571 | 125 | 50.8 | 47.6 | 125 | 75 | 688 | 771 | 830 | 216 |
2.5 | 492 | 575 | 131 | 63.5 | 60.3 | 125 | 85.3 | 708.3 | 791.3 | 840 | 233 |
3 | 498 | 581 | 137 | 76.1 | 72.9 | 125 | 97.9 | 732.9 | 815.9 | 850 | 251 |
4.0 | 594 | 677 | 155 | 101.6 | 97.6 | 142.5 | 125 | 874 | 957 | 840 | 301 |
6.0 | 726 | 795 | 193 | 152.4 | 147.3 | 149.8 | 175 | 1095 | 1161 | 1080 | 391 |
*最小安装和阀门插入件拆卸尺寸
D4 SL
尺寸毫米 | 一个 | A1 | B | ø达 | ø迪 | F | H | l | L1 | X* | Y* |
DN | |||||||||||
40 | 524 | 607 | 120 | 41 | 38 | 125 | 63 | 707 | 790 | 870 | 200 |
50 | 528 | 611 | 126 | 53 | 50 | 125 | 75 | 729 | 812 | 880 | 218 |
65 | 536 | 619 | 134 | 70 | 66 | 125 | 91 | 761 | 844 | 890 | 242 |
80 | 618 | 701 | 146 | 85 | 81 | 142.5 | 106 | 870 | 953 | 980 | 274 |
100 | 628 | 711 | 156 | 104 | 100 | 142.5 | 125 | 909 | 992 | 990 | 303 |
125 | 677 | 760 | 179 | 129 | 125 | 150 | 150 | 1006 | 1089 | 1030 | 350 |
150 | 725 | 793 | 194 | 154 | 150 | 150 | 175 | 1094 | 1162 | 1075 | 390 |
英寸 | |||||||||||
1.5 | 526 | 609 | 119 | 38.1 | 34.8 | 125 | 63 | 708 | 791 | 870 | 197 |
2 | 529 | 612 | 125 | 50.8 | 47.6 | 125 | 75 | 729 | 812 | 880 | 216 |
2.5 | 534 | 617 | 131 | 63.5 | 60.3 | 125 | 85.3 | 750.3 | 833.3 | 900 | 233 |
3 | 540 | 623 | 137 | 76.1 | 72.9 | 125 | 97.9 | 774.9 | 857.9 | 900 | 251 |
4.0 | 629 | 712 | 155 | 101.6 | 97.6 | 142.5 | 125 | 909 | 992 | 990 | 301 |
6.0 | 726 | 795 | 193 | 152.4 | 147.3 | 150 | 175 | 1095 | 1161 | 1080 | 391 |
*最小安装和阀门插入件拆卸尺寸
DA4
尺寸毫米 | 一个 | A1 | B | ø迪 | ø达 | F | H | l | L1 | X* | Y* |
DN | |||||||||||
40 | 589 | 672 | 120 | 38 | 41 | 125 | 63 | 772 | 855 | 930 | 200 |
50 | 593 | 676 | 126 | 50 | 53 | 125 | 75 | 794 | 877 | 940 | 218 |
65 | 601 | 684 | 134 | 66 | 70 | 125 | 91 | 826 | 909 | 950 | 242 |
80 | 678 | 761 | 146 | 81 | 85 | 142.5 | 106 | 930 | 1013 | 1030 | 274 |
100 | 688 | 771 | 156 | 100 | 104 | 142.5 | 125 | 969 | 1052 | 1040 | 303 |
英寸 | |||||||||||
1.5 | 588 | 671 | 119 | 34.8 | 38.1 | 125 | 63 | 770 | 853 | 930 | 197 |
2 | 594 | 677 | 125 | 47.6 | 50.8 | 125 | 75 | 794 | 877 | 940 | 216 |
2.5 | 598 | 681 | 131 | 60.3 | 63.5 | 125 | 85.3 | 814.3 | 897.3 | 950 | 233 |
3 | 604 | 687 | 137 | 72.9 | 76.1 | 125 | 97.9 | 838.9 | 921.9 | 960 | 251 |
4.0 | 689 | 772 | 155 | 97.6 | 101.6 | 142.5 | 125 | 969 | 1052 | 1050 | 301 |
