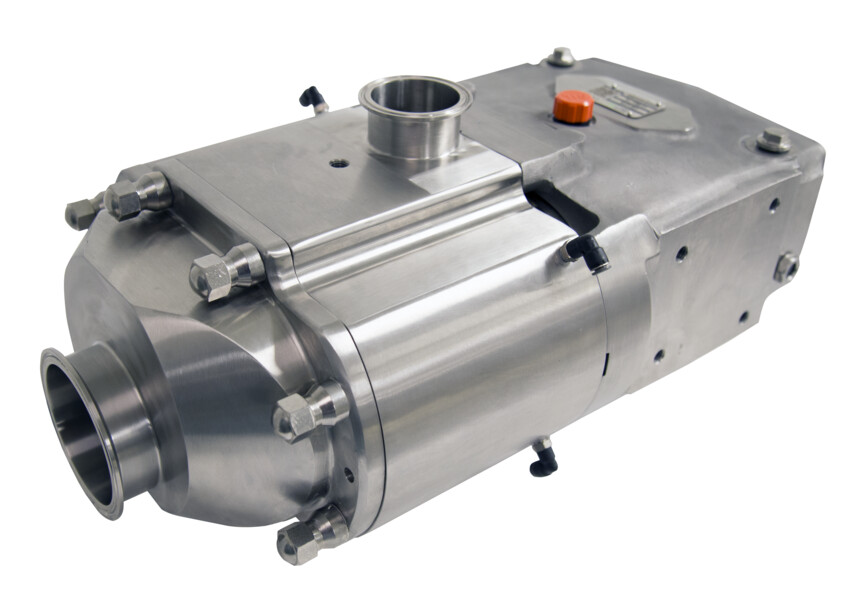

通用双螺杆系列.容积泵

产品类型：
泵/容积泵

通用双螺杆系列泵提供可靠性、工艺灵活性和平稳运行。

在哪里买
特征

好处

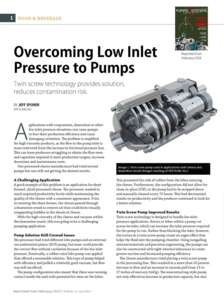

WCB泵和系统通用双螺杆泵文章2019年2月美国

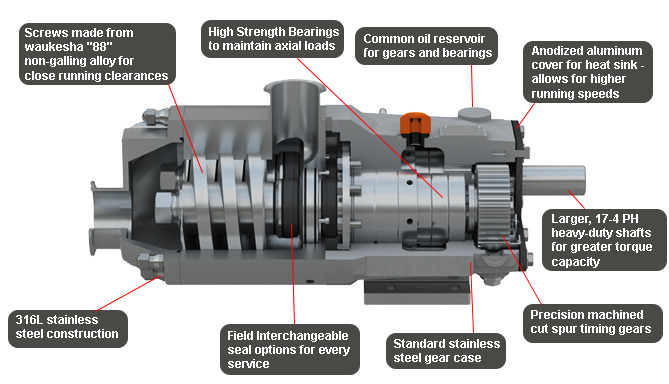

  • 性能可靠,由Waukesha合金88非磨损材料制成的螺钉允许泵通过偶然接触运行，并降低螺钉接触时泵损坏的风险
  • 温和的产品处理-泵送大颗粒无降解
  • 响应服务-拥有认证维修中心的广泛全球分销网络为零件和服务提供了快速响应时间
  • 易于维护-产品侧面密封的前加载通道
  • 过程的灵活性-入口压力要求低，运行速度范围宽，允许多种工作，包括工艺和CIP供应。双向流动能力，无需对泵进行修改。
  • 运行平稳-降低低进口压力、低粘度和高压条件下的打滑脉冲
  • 降低噪音水平-工作原理几乎消除压力波动
  • EHEDG（EL型I级）认证适用于尺寸为015至220的UTS泵，带有EPDM、FKM或FFKM垫圈和SiC、TC或C机械密封材料

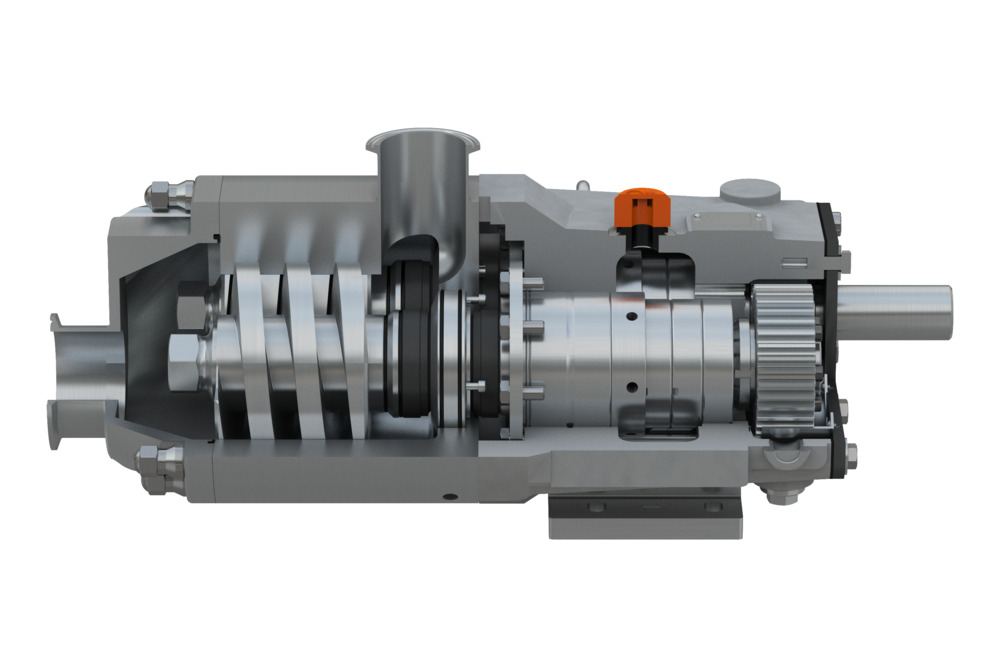

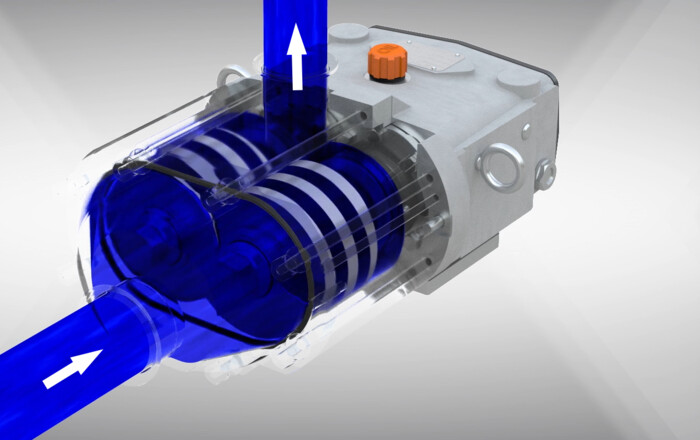

操作理论

通过温和的产品处理提供轴流

通用双螺杆提供轴向流动，产品处理温和，能够在低压应用中泵送含有较大颗粒的剪切敏感流体。

当螺钉啮合在一起时，它们形成多组“密封腔”，使泵具有正压能力，以平稳、一致的方式将产品从入口输送到出口。

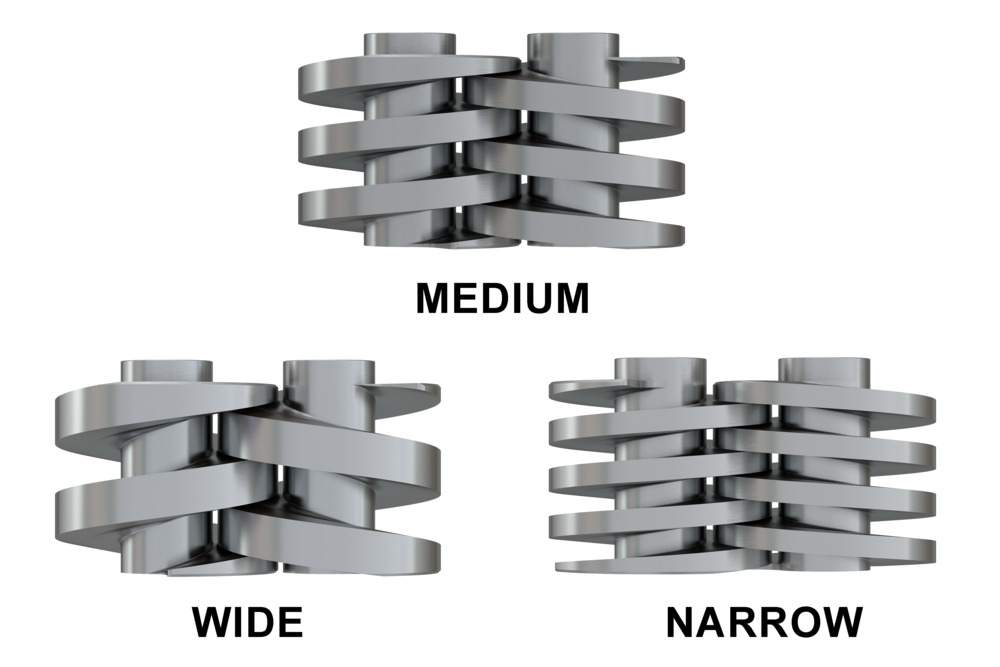

三个螺距选项可用于所有型号尺寸，根据应用和粒度要求，为用户提供广泛的压力和流量剖面选择。

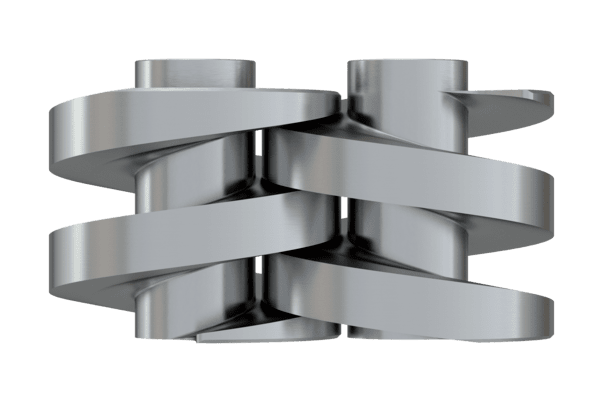

我们的最宽螺距转子具有较小的螺旋面，用于要求较低压力和较高流速的应用

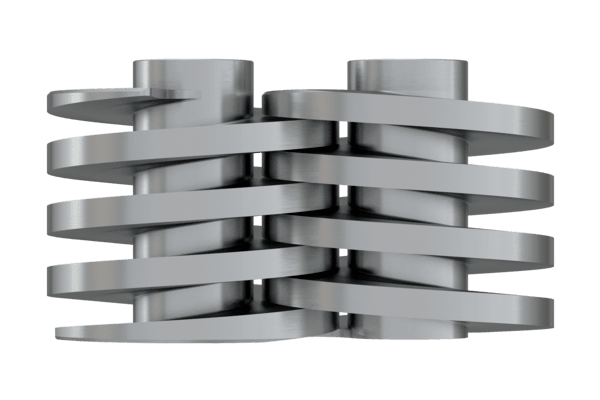

我们的窄螺距转子具有更大的螺旋面，适用于需要更高压力和更低流速的应用场合。窄螺距还提供了最佳的吸入能力。

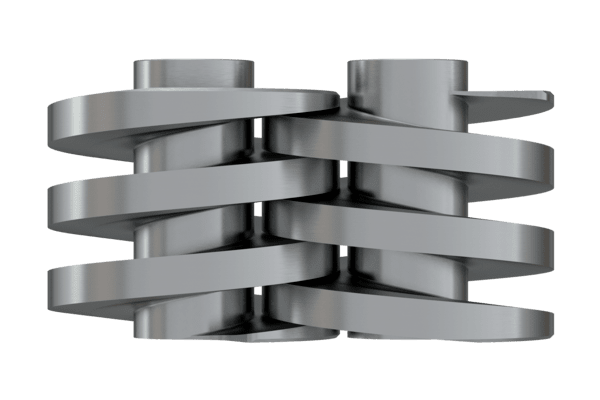

中档螺距在较大和较小的螺杆配置之间提供了压力和流速的平衡。

关键应用

餐饮

  • 汤、炖菜、番茄酱
  • 蔬菜,调料
  • 巧克力、油脂
  • 面糊、奶油馅料
  • 啤酒麦芽汁
  • 软饮料/水果饮料
  • 肉类加工

乳制品

  • 奶油、牛奶
  • 奶酪凝乳和乳清
  • 白干酪
  • 酸奶

药物/化妆品

  • 药片贴
  • 糖浆、提取物、泥浆
  • 面霜和乳液
  • 头发造型啫喱和液体
  • 染料和酒精
  • 肥皂
  • 化妆品

化学品/工业

  • 溶剂、油漆
  • 燃料
  • 树脂、聚合物和污泥
  • 机油和润滑油
规格

模型

 螺丝钉
抛

取代
每转

名义上的
容量（最大值）

 覆盖港口 车身端口 最大微粒

最大限度
压力(马克思)

 最大转速 温度范围内
015-UTS 16．5 0.02加仑(0.08升) 70加仑/分（265英里/分） 2”(51毫米) 1.5英寸（38毫米） 0.33英寸（8毫米） 375 PSI (25.5 bar) 3500 -40°F（-40）°C） 至300（149）°（C）
33 0.03加仑（0.11升） 105加仑/分钟(398加仑/分钟) 0.65英寸(18毫米)
44 0.04加仑(0.15升) 140加仑/分（530英里/分） 0.44英寸*（11毫米）
030 - uts 16．8 0.03加仑（0.11升） 93 GPM(352升分钟) 2.5英寸(64毫米) 2”(51毫米) 0.33英寸（8毫米） 375 PSI (25.5 bar) 3100
28
0.05加仑（0.19升）
155加仑分（587加仑分）
 0.55英寸（14毫米）
42 0.08加仑(0.30升) 248 GPM（939 LPM） 0.83英寸（21毫米）
130-UTS 36.7 0.12加仑（0.45升） 300加仑/分（1136英里/分） 4英寸（102毫米） 2.5英寸(64毫米) 0.72英寸(18毫米) 375 PSI (25.5 bar) 2500
55 0.18加仑（0.68升） 450加仑/分钟(1703加仑/分钟) 1.09英寸（28毫米）
73.4 0.24加仑（0.91升） 600加仑/分钟(2271英里/分钟) 0.72英寸*（18毫米）
220-UTS 45 0.30加仑（1.14升） 600加仑/分钟(2271英里/分钟) 4英寸（102毫米）
或
6”(152毫米)		 4英寸（102毫米）
或
6”(152毫米)		 0.89英寸（22毫米） 375 PSI (25.5 bar) 2000
60 0.40加仑(1.51升) 800加仑/分（3028英里/分） 1.18英寸（30毫米）
90 0.61加仑(2.31升) 1220加仑/分（4618英里/分） 1.77英寸（45毫米）

*双启动螺丝限制颗粒尺寸。

注:如果需要在最大允许转速附近运行，请联系SPX FLOW application engineering以确认正确的泵配置。yabo体育首页

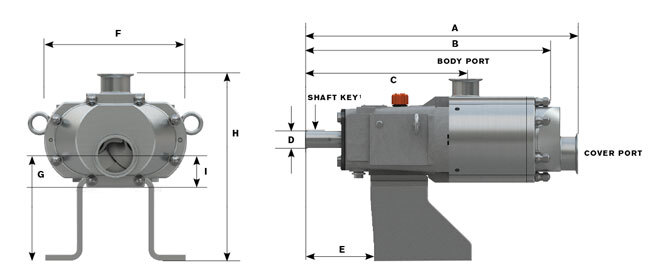

尺寸

015-UTS型

0-3500 RPM转速范围。2”（51 mm）盖端口和1.5”（38 mm）阀体端口尺寸；适用于375 PSI（25.5 bar）压差。温度范围-40°F（-40°C）至300°F（149°C）。

A. B C D
+．000年的措施		 E F G H 我 覆盖港口 车身端口 重量
在里面
16.40

15.32
10.27
0.875
4.95
7.68
 7.28
11.84
 1．40 1.50, 2.00 1.50, 2.00 87磅
毫米
417
389
261
22.23
126
195
 185
301
 36 38, 51 38, 51 39公斤

注:尺寸仅供参考。如果需要更详细的测量，请联系您的SPX流量代表。yabo体育首页

1.轴键尺寸：.187 x.187 x 1.125在里面/5 x 5 x 29毫米

大约运输重量87磅(39公斤)

030-UTS型

0-3100 RPM转速范围。2.5英寸（64mm）盖端口和2.0英寸（51mm）阀体端口尺寸；适用于375 PSI（25.5 bar）的压差。温度范围-40华氏度（-40摄氏度）至300华氏度（149摄氏度）。
A.
B
C D
+．000年的措施
E
F
G
H 我 覆盖港口 车身端口 重量
在里面
20.11

18.07
11.83
1.25
4.95
9.65
 6.96
12.49
 1.58 2.00, 3.00 2.00, 2.50 160磅
毫米
511
459
300
31.75
126
245
 177
317
 40 51, 76 51, 76 73公斤

注:尺寸仅供参考。如果需要更详细的测量，请联系您的SPX流量代表。yabo体育首页

1.轴关键尺寸:.250x .250x 1.625英寸/ 6 x 6 x 41毫米

大约装运重量160磅（73千克）

130-UTS型

0-2500 RPM转速范围。4.0" (102mm)盖端口和2.5" (64mm)阀体端口尺寸;适用于375 PSI (25.5 bar)压差。温度范围-40°F(-40°C)到300°F(149°C)。
A.
B
C D
+．000年的措施
E
F
G H 我 覆盖港口
车身端口
重量
在里面
25.81

23.37
15.29
1.625
7.46
13.12
9.92
 16.62 2.42 3.00, 4.00 2.50, 3.00 385磅
毫米
656
594
388
41.28
189
332
252
 422 61 76, 102 64, 76 175公斤

注:尺寸仅供参考。如果需要更详细的测量，请联系您的SPX流量代表。yabo体育首页

1.轴键尺寸：.325 x.325 x 1.750在里面/8 x 8 x 44毫米

大约运输重量385磅(175公斤)

模式220 - uts

0-2000 RPM转速范围。4.0"或6.0" (102mm或152mm)盖口和4.0"或6.0" (102mm或152mm)体口尺寸;适用于375 PSI (25.5 bar)压差。温度范围-40°F(-40°C)到300°F(149°C)。

A.
B
C
D
+．000年的措施
E
F
G
H 我 覆盖港口 车身端口
重量
在里面
33.79

23.03
18.18
2
9.19
16.90
8.68
 20.28 2．17 4.00, 6.00 4.00, 6.00 750磅
毫米
858
585
462
50.8
233
428
220
 515 55 102, 152 102, 152 340公斤

注:尺寸仅供参考。如果需要更详细的测量，请联系您的SPX流量代表。yabo体育首页

1.轴关键尺寸:.500 x .500 x 1.875在里面/13 x 13 x 48毫米

大约装运重量750磅（340千克）

选项
端口选择

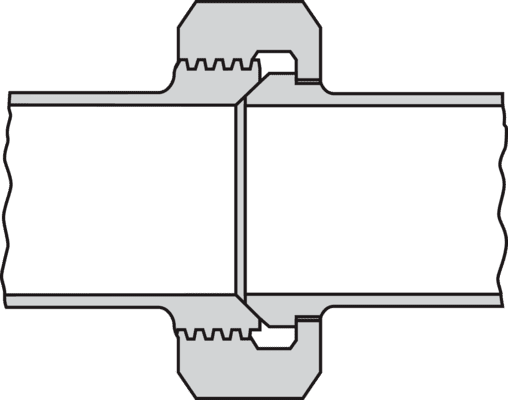

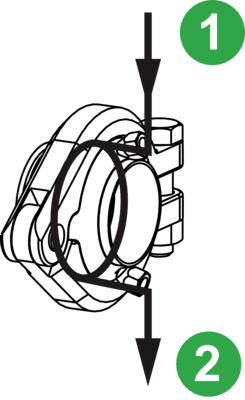

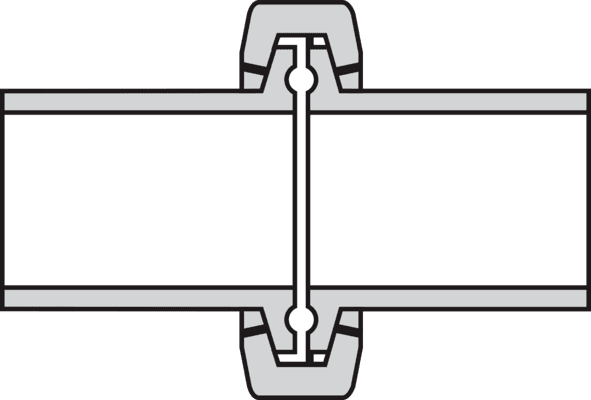

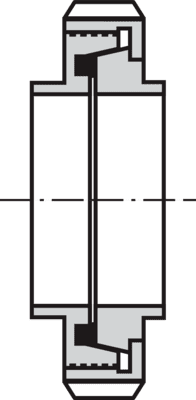

卫生夹（S型线*、I型线、Q型线） 斜面阀座 可选的欧洲类型;喧嚣,SMS, RJT 可选无菌端口：
1-蒸汽注入
2 -蒸出来

*的时候标准。接触SPX流yabo体育首页适用于可用的矩形法兰进口。

螺距
狭窄的 中间的 宽的

O形圈

标准：FKM标准
选项：氟橡胶（FKM）、三元乙丙橡胶（EPDM）、氟橡胶（FFKM）

海豹

提供单或双机械密封

机械密封材料选项：

  • 碳
  • 碳化硅
  • 碳化钨

O型环的弹性体选择：

  • 氟橡胶（FKM）
  • 三元乙丙橡胶
  • FFKM
Tru-Fit®

紧密耦合的trul - fit®泵安装在不锈钢底座上，配备不锈钢标准适配器。

特征：

  • 没有必要对轴。不需要耦合保护装置。
  • 特殊底座设计，提升清洁性能。
  • 将整个装置的总长度平均减少20-25%。
  • 平均每马力可提供20-25个传动比。
  • 齿轮减速器和正时齿轮油底壳分离。

选项:

  • 304不锈钢抛光板底座。
  • NEMA或IEC框架可用。直角减速器也可用于
    额外的节省空间。
  • 1/2至60马力驱动选项可用。
  • 水平或垂直移植。
视频
通用双螺杆泵动画
通用双螺杆泵维护程序
通用双螺杆泵转子螺母工具
通用双螺杆泵动画-中文
通用双螺杆泵维护视频-中文
通用双螺杆泵维护视频-日语
图纸和模型

通用双螺杆型号015UTS盖子端口2.0，阀体端口1.5 ‖拉链
通用双螺杆型号015UTS盖子端口2.0，阀体端口1.5,STUB步骤 ‖拉链

通用双螺杆型号030UTS盖板端口2.5，阀体端口2.0,STEP ‖拉链
通用双螺杆型号030UTS 2.5，位于盖端口2.0，位于阀体端口短柱台阶中 ‖拉链

通用双螺杆型号130UTS 4.0，位于盖端口2.5，位于阀体端口台阶中 ‖拉链
通用双螺杆型号130UTS 4.0，位于盖端口2.5，位于阀体端口短柱台阶中 ‖拉链

通用双螺杆型号220UTS 4.0在盖端口4.0在阀体端口S-Line阶梯中 ‖拉链
通用双螺杆型号220UTS 4.0在盖端口4.0在阀体端口短柱台阶中 ‖拉链
通用双螺杆型号220UTS 4.0在盖端口6.0在阀体端口S-线台阶 ‖拉链
通用双螺杆型号220UTS 4.0在盖端口6.0在阀体端口短柱台阶中 ‖拉链
通用双螺杆型号220UTS 6.0在盖端口4.0在阀体端口S-线台阶 ‖拉链
niversal 220UTS 6.0型双螺杆在盖端口4.0在阀体端口短柱台阶中 ‖拉链
通用双螺杆型号220UTS 6.0盖端口6.0体端口S-Line STEP ‖拉链
通用双螺杆型号220UTS 6.0在盖端口6.0在阀体端口短柱台阶中 ‖拉链
下载
宣传册
FH-1801通用双螺杆（UTS）系列 ‖我们 ‖背景 ‖CZ ‖判定元件 ‖DK ‖锿 ‖ES-LA ‖ET ‖FI ‖FR ‖胡 ‖信息技术 ‖问 ‖NL-BE ‖PL ‖铂溴 ‖俄文 ‖SV
传单
FH-1912 PD泵预防性维护清单 ‖我们
手册
95-03141-通用双螺杆容积泵 ‖我们 ‖CZ ‖判定元件 ‖DK ‖锿 ‖FI ‖FR ‖GR ‖胡 ‖信息技术 ‖没有 ‖PL ‖PT ‖SV
运行中的泵
FB-0501 -泵在行动-碎肉 ‖我们
FB-0502-泵运行-非乳制品搅打浇头 ‖我们
FB-0503-泵起作用-洗发水和乳液 ‖我们
FB-0504-泵工作-马苏里拉奶酪 ‖我们
FB-0505-泵运行-Acai果汁 ‖我们
FB-0506-泵运行-水果泥 ‖我们
资源
PL5066-通用双螺杆泵密封套件零件Lis ‖我们
